GB 2393748 А, 07.04.2004. US 20030155155 A1, 21.08.2003. WO 2004097163 A1, 11.11.2004. RU 2027843 C1, 27.01.1995. RU 2172385 C1, 20.08.2001. RU 2234584 C1, 20.08.2004. RU 56449 U1, 10.09.2006. WO 2000031371 A1, 02.06.2000. WO 2004101943 A2, 25.11.2004. US 20050241856 A1, 03.11.2005. US 7036611 B2, 02.05.2006.
Имя заявителя:
БЕЙКЕР ХЬЮЗ ИНКОРПОРЕЙТЕД (US)
Изобретатели:
РЕДФОРД Стивен Р. (US) ШУ Скотт С. (US) ШЕЙЛ Лес Т. (US) МОРРИС Марк Э. (US) КИЗЗИАР Марк Р. (US) ЗАХРАДНИК Антон Ф. (US)
Патентообладатели:
БЕЙКЕР ХЬЮЗ ИНКОРПОРЕЙТЕД (US)
Приоритетные данные:
04.12.2006 US 60/872,745
Реферат

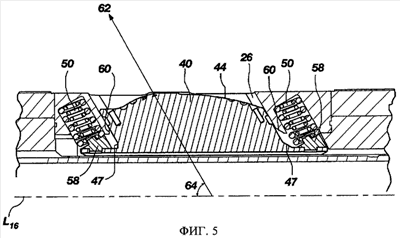

Изобретение относится к породоразрушающему инструменту, в частности к раздвижным расширителям. Техническим результатом является повышение надежности работы устройства в процессе бурения, а также исключение повреждений при спускоподъемных операциях. Раздвижной расширитель содержит наружный корпус (16) с проходным каналом (17) для текучей среды и, по меньшей мере, одну лопасть (40). Лопасть выполнена с возможностью перемещения относительно корпуса между убранным положением и выдвинутым положением в направлении под острым углом к продольной оси корпуса. При этом расширитель дополнительно содержит внутренний подвижный трубчатый элемент (30), выполненный с возможностью перемещения между первым и вторым положениями, когда разность гидравлических давлений между разными частями канала для текучей среды достигает предварительно заданного значения. Причем упомянутая лопасть имеет такие размеры и форму, чтобы между корпусом и каждой боковой поверхностью упомянутой лопасти, прилегающей к корпусу, обеспечивался зазор, величина которого превышает примерно 0,254 мм. При этом лопасть включает основную часть (46), имеющую наклонную поверхность (47), расположенную под первым углом к оси корпуса, которая может быть заклинена относительно наклонной поверхности корпуса (60), расположенной под вторым углом, отличающимся от первого угла, относительно продольной оси корпуса. 2 н. и 16 з.п. ф-лы, 15 ил.
