SU 478930 А1, 30.07.1975. SU 442282 А1, 05.09.1974. SU 1760074 А2, 07.09.1992. RU 2179619 С2, 20.02.2002. US 4189012 А, 19.02.1980.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Панин Николай Митрофанович (RU) Сорокин Владимир Федорович (RU) Шлапак Валентин Григорьевич (RU) Парамонов Владислав Викторович (RU) Белогай Станислав Иванович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

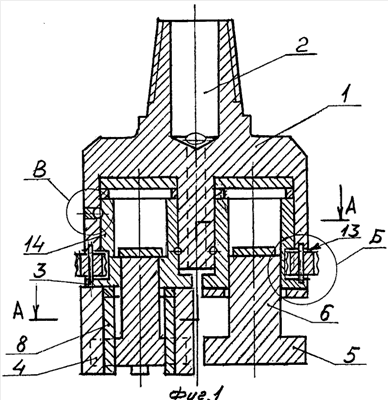

Изобретение относится к породоразрушающему инструменту шарошечного типа. Предложенное буровое долото содержит корпус с промывочными каналами и шарошками с вертикальными осями вращения. Периферийная часть шарошек оснащена удлиненными породоразрушающими элементами и подвижными в осевом направлении предохранительными приспособлениями для них, выполненными в виде цилиндра с фигурным хвостовиком и продольными пазами под породоразрушающие элементы, жестко соединенные с шарошками. С целью повышения проходки каждый породоразрушающий элемент оснащен обечайкой с продольной прорезью под рабочую кромку породоразрушающего элемента, жестко соединенного с обечайкой, причем обечайка выполнена из материала с меньшей твердостью и с большим пределом прочности на изгиб по сравнению с материалом. Долото снабжено также калибрующими элементами в виде вращающихся вокруг вертикальной оси дисков, закрепленных в пазах на наружной поверхности корпуса шарошек. 1 з.п. ф-лы, 5 ил.
