RU 2257457 С1, 27.07.2005. SU 261309 А1, 13.01.1970. SU 1714073 А1, 23.02.1992. RU 2039191 С1, 09.07.1995. RU 2228423 С2, 10.05.2004. RU 99529 U1, 20.11.2010. US 1992992 А, 03.05.1935.
Имя заявителя:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Сибирский федеральный университет" (RU)
Изобретатели:
Буткин Владимир Дмитриевич (RU) Гилев Анатолий Владимирович (RU) Догадин Дмитрий Сергеевич (RU) Чесноков Валерий Тимофеевич (RU)
Патентообладатели:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Сибирский федеральный университет" (RU)
Реферат

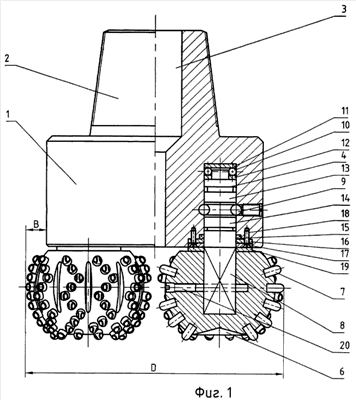

Изобретение относится к буровой технике, а именно к конструкции шарошечного долота, предназначенного для бурения скважин любого направления в горно-рудной, нефтяной и газовой промышленности и в строительстве дорог, каналов и др. Буровое шарошечное долото содержит корпус с ниппелем и продувочными каналами, шарошки полусферической или усеченной сферической формы и их опору с вертикальными цапфами, опора каждой шарошки долота выполнена в виде ступенчатого опорного вала с возможностью вращения, один конец которого, обращенный к забою скважины, выполнен прямоугольного сечения и закреплен внутри съемной сплошной шарошки, а другой конец, имеющий форму цилиндра или усеченного конуса, установлен в отверстии корпуса и снабжен бескольцевым упорным шариковым подшипником, а в отверстии, на выходе из корпуса, ступенчатый вал снабжен уплотнительными элементами, зафиксированными неразрезной съемной крышкой, крепящейся к корпусу долота. Для условий бурения горизонтальных скважин в горных породах малой и средней крепости опорный вал выполнен под углом 5-15 градусов к оси долота, при этом зубья периферийного венца шарошек имеют размеры в 1,2-1,3 раза больше, чем у последующего венца. Технический результат заключается в повышении ресурса и эффективности работы долота, а также в снижении затрат на изготовление. 1 з.п. ф-лы. 3 ил.
