RU 2231613 С2, 27.06.2004. SU 1027362 А, 07.07.1983. SU 1357532 А1, 07.12.1987. RU 2244798 С1, 20.01.2005. US 4923020 А, 08.05.1990. ЕР 0775245 А1, 28.05.1997. ЕР 1533468 А1, 25.05.2005.
Имя заявителя:
Открытое акционерное общество "Волгабурмаш" (ОАО "Волгабурмаш") (RU)
Изобретатели:
Богомолов Родион Михайлович (RU) Мокроусов Вячеслав Петрович (RU) Крылов Сергей Михайлович (RU) Морозов Леонид Владимирович (RU) Жуньков Валерий Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Волгабурмаш" (ОАО "Волгабурмаш") (RU)
Реферат

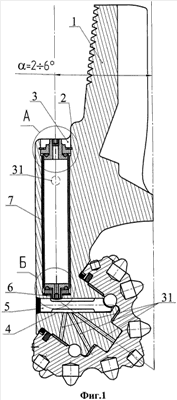

Изобретение относится к области буровой техники, а именно к буровым долотам и может использоваться при бурении скважин любого назначения. Технический результат - увеличение стойкости опоры, повышение рейсовой механической скорости бурения. Шарошечное долото с герметизированной опорой содержит корпус из трех лап, на цапфах которых подвижно смонтированы шарошки с маслонаполненными опорами, полости опор герметизированы эластичными уплотнениями любой известной конструкции. Система компенсации расхода смазки в опорах шарошки выполнена в виде длинного прямолинейного ступенчатого резервуара, вдоль радиусной спинки лапы со стороны ниппеля долота, ось которого наклонена относительно оси долота на угол =2÷6°. Система каналов связывает резервуар с зонами трения в опорах. Внутри резервуара установлена герметичная эластичная емкость со смазкой, сжимаемая во время бурения давлением промывочной жидкости из затрубного пространства, поступающей через отверстие в боковой стенке резервуара. Оба конца емкости герметично зажаты жесткими свинчивающимися крышками, которые, в свою очередь, закреплены внутри полости резервуара и позволяют зафиксировать емкость до и после вакуумной заправки смазки в полости опор. Дыхательный клапан в верхней крышке устанавливается после заправки смазки. 1 з.п. ф-лы, 4 ил.
