КОРНИЛОВ Н.И. и др. Породоразрушающий инструмент для геологоразведочных скважин. - М.: Недра, 1979, с.171-175. SU 325335 А1, 27.03.1972. SU 530941 А1. 24.12.1976. SU 1767148 А1, 07.10.1992. RU 40076 U1, 27.08.2004. US 4128136 А, 05.12.1978. US 4915182 А, 10.04.1990.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Сорокин Владимир Федорович (RU) Чувилин Анатолий Михаилович (RU) Кононов Виктор Михайлович (RU) Панин Николай Митрофанович (RU) Гавриленко Василий Андреевич (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

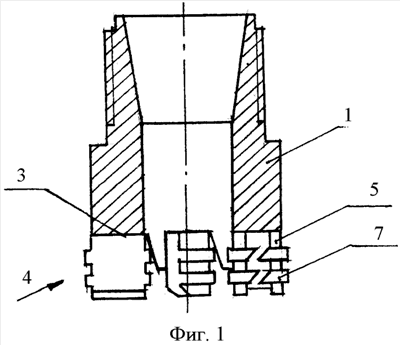

Изобретение относится к коронкам, предназначенным для бурения по трещиноватым и перемежающимся породам. Коронка содержит короночное кольцо с пазами на торце, в которых закреплены породоразрушающие вставки. Последние содержат твердосплавные резцы, закрепленные на передней грани опорной пластины посредством оберточной пластины и установочных элементов. Особенностью коронки является то, что оберточная пластина вставки выполнена с выступами, расположенными со стороны рабочего торца коронки с возможностью взаимодействия с рабочими торцами твердосплавных резцов, при этом количество выступов на торце каждой оберточной пластины соответствует числу резцов во вставке, причем выступы оберточной пластины смещены относительно рабочей кромки твердосплавных резцов в сторону, противоположную забою. Хвостовая часть твердосплавных резцов выполнена с одинаковым поперечным сечением по всей длине. Предусмотрен вариант выполнения установочных пластин за одно целое с оберточной пластиной в виде гофрированной ленты с пазами и площадкой под твердосплавные резцы, при этом площадка расположена между оберточной пластиной и гофрированной лентой. Применение предложенной коронки позволяет значительно снизить расход твердого сплава, упростить технологию изготовления резцов при одновременном повышении их качества, тем самым повысить эффективность ее работы и снизить стоимость буровых работ. 3 з.п. ф-лы, 4 ил.
