US 5641029 А, 24.06.1997. SU 86962 A1, 24.03.1950. SU 361275 A1, 01.02.1973. SU 861539 A1, 07.09.1981. SU 1617146 A1, 30.12.1990. SU 1813166 A3, 30.04.1993. RU 2182213 C1, 10.05.2002. RU 2257457 C1, 27.07.2005. US 5199516 A, 06.04.1993.
Имя заявителя:
Открытое акционерное общество "Волгабурмаш" (ОАО "Волгабурмаш") (RU)
Изобретатели:
Богомолов Родион Михайлович (RU) Ищук Андрей Георгиевич (RU) Мокроусов Вячеслав Петрович (RU) Крылов Сергей Михайлович (RU) Морозов Леонид Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Волгабурмаш" (ОАО "Волгабурмаш") (RU)
Реферат

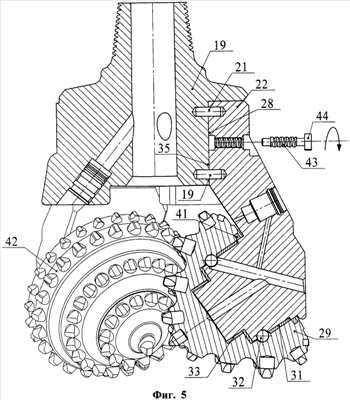

Изобретение относится к буровой технике, а именно к буровым шарошечным долотам корпусного типа. Технический результат - повышение точности, надежности и долговечности долот корпусного типа. Буровое шарошечное долото корпусного типа включает центральный корпус с боковыми углублениями, на дне каждого из которых имеются направляющие штифты для установки и закрепления лап с подвижно закрепленными на цапфах шарошками. Каждая лапа снабжена сквозным отверстием с резьбой, расположенным между парой отверстий под направляющие штифты в плоскости, проходящей через их оси, а также раздвигающим элементом в виде резьбового стержня с головкой под ключ, заворачиваемого в резьбовое сквозное отверстие. Один конец резьбового стержня упирается в корпус при завороте в сквозное резьбовое отверстие и раздвигает секцию до установки в положение с нулевым допуском относительно диаметра долота перед прихваткой и сваркой их с корпусом. Аналогично раздвигаются и две другие секции при упоре обратных конусов шарошек во внутреннюю поверхность жесткого соосного корпусу размерного диаметрального кольца-калибра. 6 ил.
