МАСЛЕННИКОВ И.К. и др. Инструмент для бурения скважин. - М.: Недра, 1981, с.40-41. RU 2334862 C1, 27.09.2008. SU 945350 A1, 23.07.1982. EP 0511547 A2, 04.11.1992. CA 2556109 A1, 15.02.2007. МАСЛЕННИКОВ И.К. Буровой инструмент. - М.: Недра, 1989, с.141-142, рис.2.1.63. РАБИА X. Технология бурения нефтяных скважин. - М.: Недра, 1989, с.103 абзац 3, с.106 абзацы 4-9.
Имя заявителя:
Сериков Дмитрий Юрьевич (RU)
Изобретатели:
Сериков Дмитрий Юрьевич (RU) Ясашин Виталий Анатольевич (RU) Панин Николай Митрофанович (RU)
Патентообладатели:
Сериков Дмитрий Юрьевич (RU)
Реферат

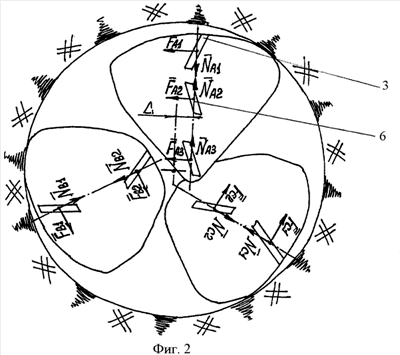

Изобретение относится к породоразрушающему инструменту, а именно к буровым шарошечным долотам, преимущественно для бурения мягких пород и пород средней твердости. Технический результат - повышение эффективности работы долота путем обеспечения проходки скважины по заданному направлению. Буровое долото включает лапы с параллельно смещенными наклонными цапфами, установленные на них посредством замкового подшипника шарошки с венцами, литые или фрезерованные зубья которых установлены под углом к продольной оси цапфы. Каждая шарошка оснащена зубьями с правым и левым наклоном, выполненными с таким расчетом, чтобы осевая нагрузка на подшипниковый узел каждой шарошки долота, возникающая вследствие усилия разрушения породы наклоненных зубьев одного венца шарошки, компенсировалась такой же по величине и противоположной по направлению осевой нагрузкой, одновременно возникающей при работе остальных венцов той же шарошки, т.е. суммарная составляющая осевого усилия, возникающего вследствие усилия разрушения породы венцами шарошек с косозубым вооружением при его проскальзывании по забою, на каждый подшипниковый узел долота должна равняться нулю. 2 ил.
