RU 57792 U1, 27.10.2006. SU 582373 А1, 24.11.1977. SU 901450 А1, 30.01.1982. RU 2070956 C1, 27.12.1996. RU 2172385 C1, 20.08.2001. RU 2231612 C1, 27.06.2004. RU 2234584 C1, 20.08.2004. RU 2299968 C1, 27.05.2007. RU 56449 U1, 10.09.2006. US 3171503 A, 02.03.1965.
Имя заявителя:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Изобретатели:
Хамитьянов Нигаматьян Хамитович (RU) Абдрахманов Габдрашит Султанович (RU) Ягафаров Альберт Салаватович (RU) Киршин Анатолий Вениаминович (RU) Пронин Виталий Евгеньевич (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Реферат

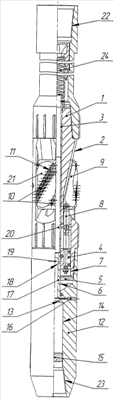

Изобретение относится к буровой технике нефтегазодобывающей промышленности, в частности к устройствам для увеличения диаметра скважины в заданном интервале. Технический результат - повышение надежности и долговечности конструкции, обеспечивающей калиброванный ствол скважины строго необходимого диаметра по всей длине расширяемого интервала, не создающей дополнительной нагрузки на бурильные трубы и увеличение ресурса вооружения расширителя. Калибратор ствола скважины раздвижной содержит корпус с наклонными пазами и размещенным в нем подпружиненным штоком, жестко соединенный снизу со штоком поршень, который выполнен кольцевым и размещен в камере, образованной наружной стенкой штока и внутренней стенкой корпуса, закрепленные в наклонных пазах корпуса и соединенные посредством тяг с поршнем лапы с зубками на рабочей поверхности. Нижний переводник с внутренним сужающимся каналом соединен снизу с корпусом и ниже кольцевого сужения оснащен кольцевым расширением и ограничителем. Вовнутрь кольцевого сужения вставлена зафиксированная срезным элементом втулка с седлом под сбрасываемый шарик, герметично перекрывающая сообщение внутренней полости штока с камерой и выполненная с возможностью взаимодействия с ограничителем при перемещении вниз, причем высота втулки выполнена меньше высоты кольцевого расширения нижнего переводника до ограничителя. Рабочая поверхность лап выполнена в виде выступающих винтовых лопастей, на которых размещены рядами с перекрытием друг друга калибрующие зубки, установленные заподлицо с винтовой поверхностью соответствующих лопастей. 1 з.п. ф-лы, 1 ил.
