SU 977677 A1, 30.11.1982. SU 739210 A1, 15.06.1980. SU 1194991 A, 30.11.1985. SU 1513119 A1, 07.10.1989. RU 2149251 C1, 20.05.2000. RU 2257457 C1, 27.07.2005. US 3720274 A, 13.03.1973.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Панин Николай Митрофанович (RU) Смирнов Вячеслав Геннадьевич (RU) Смирнов Игорь Вячеславович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

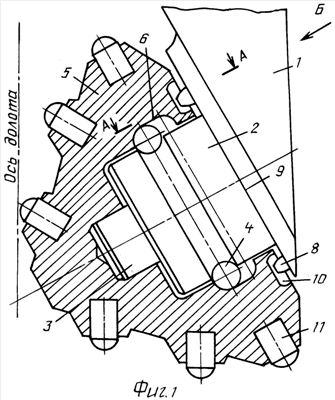

Изобретение относится к буровым шарошечным долотам, а именно к шарошечным долотам преимущественно для бурения по породам средней твердости и выше. Технический результат - повышение эффективности работы бурового шарошечного долота за счет разрушения «рейки» на забое скважины и снижение энергоемкости процесса разрушения породы. Буровое шарошечное долото включает лапы, на цапфах которых посредством подшипников установлены шарошки с беговыми дорожками, длина которых под подшипники качения больше длины зоны контакта с ними, и узел для принудительного перемещения шарошки вдоль оси цапфы, содержащий зубчатый венец на торце шарошки. Особенностью предложенного долота является снабжение его расположенным на внутренней поверхности лапы дополнительным зубчатым венцом для взаимодействия с зубчатым венцом шарошки, при этом зубья венцов шарошки и лапы имеют конгруэнтную форму. 2 з.п. ф-лы, 4 ил.
