SU 1460177 A1, 23.02.1989. SU 802502 A1, 15.02.1981. SU 1666679 A1, 30.07.1991. SU 1776283 A3, 15.11.1992. SU 1789005 A3, 15.01.1993. SU 1810463 A1, 23.04.1993. AU 9148482 А, 28.07.1983. US 2005189149 A1, 01.09.2005. ПАЛИЙ П.А. и др. Буровые долота. Справочник. - М.: Недра, 1971, с.161, рис.VI.5.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Смирнов Вячеслав Геннадьевич (RU) Смирнов Игорь Вячеславович (RU) Кремилев Виталий Игоревич (RU) Панин Николай Митрофанович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

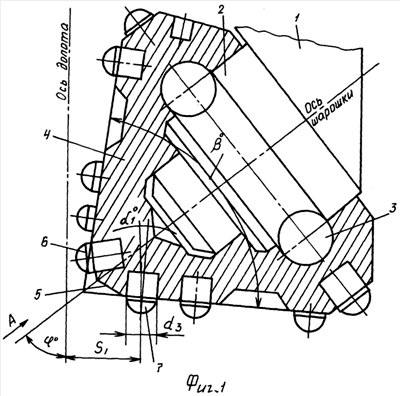

Изобретение относится к породоразрушающему инструменту, а именно к буровым трехшарошечным долотам, преимущественно малого диаметра. Технический результат - снижение энергоемкости разрушения породы за счет исключения рейки на забое, что приведет в свою очередь к повышению проходки и механической скорости бурения. Буровое трехшарошечное долото включает лапы с наклонными цапфами и установленные на них посредством замкового подшипника шарошки с дополнительными вершинными конусами, на которых закреплен один твердосплавный зубок. Расстояние S1 от точки пересечения оси зубков венца, близлежащего к вершинному зубку, с образующей основного конуса корпуса до оси долота определяется по математической формуле. 1 з.п. ф-лы, 2 ил.
