US 3599737 А, 17.08.1971. SU 976008 A1, 23.11.1982. SU 1808966 A1, 15.04.1993. RU 2206702 C2, 20.06.2003. US 3389761 A, 25.06.1968. ПАЛИЙ П.А. и др. Буровые долота. Справочник. - М.: Недра, 1971, с.161, рис.VI.5.
Имя заявителя:
Смирнов Вячеслав Геннадьевич (RU)
Изобретатели:
Смирнов Вячеслав Геннадьевич (RU) Смирнов Игорь Вячеславович (RU) Кремилев Виталий Игоревич (RU) Панин Николай Митрофанович (RU)
Патентообладатели:
Смирнов Вячеслав Геннадьевич (RU)
Реферат

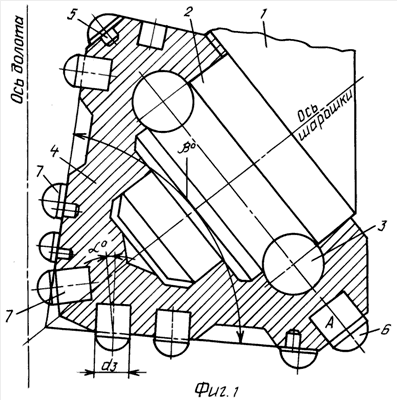

Изобретение относится к породоразрушающему инструменту, а именно к буровым трехшарошечным долотам, преимущественно малого диаметра. Технический результат - повышение надежности крепления зубков, что приводит к повышению проходки и механической скорости бурения. Буровое трехшарошечное долото включает лапы с наклонными цапфами и установленные на них посредством замкового подшипника шарошки с твердосплавными зубками, между которыми на корпусе шарошки выполнены выемки. Выемки расположены с набегающей стороны зубков на расстоянии s, определяемом по математической формуле. Причем оси зубков и оси симметрии выемок на периферийных венцах расположены в одной плоскости, проходящей перпендикулярно к оси шарошки, а на венцах основного конуса линия, соединяющая ось симметрии выемки с осью сзади расположенного зубка, образует с плоскостью, проходящей перпендикулярно к оси шарошки, угол , определяемый по математическому выражению. При этом ось симметрии выемок смещена относительно плоскости, проходящей через оси зубков соответствующего венца в сторону оси долота. 1 з.п. ф-лы, 5 ил.
