US 3370895 А, 27.02.1968. SU 1194991 A, 30.11.1985. SU 1629457 A1, 23.02.1991. US 4596472 A, 24.06.1986. US 4627882 A, 09.12.1986. US 5456327 А, 10.10.1995. US 5794726 А, 18.08.1998. US 6045029 A, 04.04.2000.
Имя заявителя:
Открытое акционерное общество "Волгабурмаш" (ОАО "Волгабурмаш") (RU)
Изобретатели:
Богомолов Родион Михайлович (RU) Мокроусов Вячеслав Петрович (RU) Ищук Андрей Георгиевич (RU) Гавриленко Михаил Викторович (RU) Крылов Сергей Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Волгабурмаш" (ОАО "Волгабурмаш") (RU)
Реферат

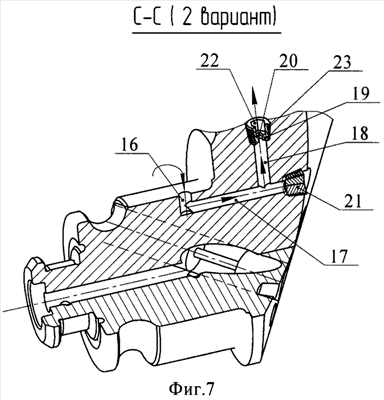

Изобретение относится к области буровой техники и может использоваться при производстве буровых шарошечных долот, предназначенных для бурения глубоких скважин с целью добычи нефти и газа. Технический результат - увеличение надежности и эффективности смазки герметизированной опоры без вакуумирования перед заправкой, а также улучшение дозаправки опоры смазкой при многократном использовании буровых долот после операции очередного спуско-подъема бурового инструмента. Буровое долото с герметизированной опорой содержит корпус с ниппелем, свариваемый из отдельных секций, состоящих из лапы и подвижно закрепленной на ней шарошки, каждая лапа снабжена узлом компенсации смазки в опоре, содержащим резервуар с герметизирующей крышкой, резьбовым отверстием и пробкой, эластичную мембрану, систему каналов и полостей, соединяющих резервуар с зонами трения в опоре, отличается тем, что внутри ненагруженной части большого подшипника цапфы лапы выполнена дополнительная система каналов, минуя уплотнение и отверстие под замковый палец, с выходом на наружную поверхность лапы, с резьбовым регулирующим штуцером на выходе, заменяемым после заправки смазки на глухую резьбовую пробку. В дополнительной системе каналов с выходом на наружную поверхность лапы число направлений каналов больше одного. Выходы дополнительной системы каналов расположены на дугообразной спинке лапы, обращенной к стенке скважины, или на боковой стороне лапы, а также комбинированно - на дугообразной спинке и боковой стороне лапы бурового долота одновременно. 2 з.п. ф-лы, 9 ил.
