ТРАВКИН B.C. Породоразрушающий инструмент для вращательного бурения скважин. - М.: Недра, 1982, с.102, рис.23 б. SU 219491 А1, 04.10.1968. SU 152843 A1, 06.03.1973. SU 739210 А1, 15.06.1980. SU 1023059 A, 15.06.1983. RU 2178057 C2, 10.01.2002. RU 2308590 C1, 20.10.2007. ПАЛИЙ П.А. и др. Буровые долота. Справочник. - М.: Недра, 1971, с.265, рис.VI.76.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Панин Николай Митрофанович (RU) Смирнов Вячеслав Геннадьевич (RU) Смирнов Игорь Вячеславович (RU) Барашков Вячеслав Андреевич (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

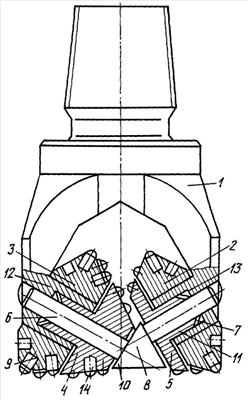

Изобретение относится к породоразрушающему инструменту, а именно к буровым шарошечным долотам, преимущественно малого диаметра. Технический результат - повышение проходки и механической скорости бурения благодаря эффективному разрушению центральной части забоя, что приводит к снижению себестоимости буровых работ. Буровое шарошечное долото включает лапы с полыми цапфами, на которых посредством Y-образного замкового элемента с буртами и пальцами на подшипниках скольжения установлены шарошки с породоразрушающими элементами. При этом торцы шарошек взаимодействуют с буртами замкового элемента, а пальцы его размещены в полости цапф. Особенностью долота является то, что оно снабжено дополнительными шарошками с полыми хвостовиками, при этом дополнительные шарошки установлены на пальцах между основными шарошками и буртами замкового элемента, а хвостовики их размещены в полости цапф и подпружинены в осевом направлении. Вооружение основных и дополнительных шарошек различно, а полость цапф выполнена ступенчатой формы, при этом каждая пружина установлена между уступом в полости цапфы и торцом хвостовика дополнительной шарошки. 2 з.п. ф-лы, 1 ил.
