SU 1588857 А1, 30.08.1990. SU 1627643 А1, 15.02.1991. SU 1528891 А1, 15.12.1989. US 3995367 А, 07.12.1976. US 2982367 А, 02.05.1961. US 4793719 А, 27.12.1988.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Панин Николай Митрофанович (RU) Ясашин Виталий Анатольевич (RU) Сериков Дмитрий Юрьевич (RU) Сорокин Владимир Федорович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

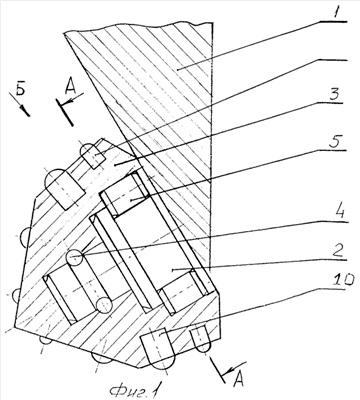

Изобретение относится к породоразрушающему инструменту, а именно к буровым шарошечным долотам. Технический результат - повышение работоспособности опоры. Буровое шарошечное долото, содержащее лапу с наклонной цапфой и установленную на ней посредством периферийного роликового подшипника и замкового узла шарошку с цилиндрическими зубками разного диаметра. Внутренняя полость шарошки в периферийной части выполнена с продольными пазами, имеющими в поперечном сечении форму в виде части цилиндра и образующими сепаратор для роликового подшипника. Шарошки долота вооружены зубками разного диаметра, причем цилиндрические зубки большего диаметра установлены между продольными пазами шарошки. Предусмотрен вариант оснащения периферийного венца шарошки двумя рядами цилиндрических зубков, причем зубки большего диаметра расположены в шахматном порядке с зубками меньшего диаметра и со смещением второго ряда относительно пазов шарошки в сторону оси долота. При этом последние установлены в плоскости симметрии продольных пазов шарошки. 1 з.п. ф-лы, 3 ил.
