US 5186267 А, 16.02.1993. SU 514943 А1, 25.05.1976. SU 1629457 А1, 23.02.1991. SU 1795071 А1, 15.02.1993. RU 2007539 С1, 15.02.1994. RU 2215113 С1, 27.10.2003. US 4167219 А, 11.09.1979. ЕР 0289668 А1, 09.11.1988. GB 2355747 А, 02.05.2001.
Имя заявителя:
БЕЙКЕР ХЬЮЗ ИНКОРПОРЕЙТЕД (US)
Изобретатели:
ДИК Аарон Дж. (US) ЛИНЬ Чи Ц. (US)
Патентообладатели:
БЕЙКЕР ХЬЮЗ ИНКОРПОРЕЙТЕД (US)
Приоритетные данные:
23.02.2004 US 10/784,339
Реферат

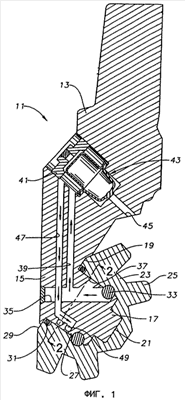

Изобретение относится к шарошечному породоразрушающему инструменту, а именно к системам смазки опоры долота. Техническим результатом является повышение износостойкости опоры долота. Долото имеет корпус, по меньшей мере одну лапу с цапфой, шарошку, размещенный в корпусе резервуар для смазки с компенсатором давления и каналы для подачи смазки к трущимся поверхностям опоры при работе долота. Из смазочного резервуара в корпусе смазка подается в каналы между шарошкой и цапфой. При этом первый канал ведет от смазочного резервуара к канавке, выполненной на ненагруженной стороне цапфы. Второй канал ведет от смазочного резервуара к канавке, выполненной на поверхности цапфы в пределах от 185° до 225°, если смотреть со стороны внутреннего конца цапфы, где находится область расхождения кольцевого зазора между цапфой и шарошкой, преимущественно в области быстрого снижения давления с нагруженной стороны цапфы. 6 н. и 17 з.п. ф-лы, 6 ил.
