| БУРОВОЕ ШАРОШЕЧНОЕ ДОЛОТО |  |
Номер публикации патента: 2181157 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B010/18 | | Аналоги изобретения: | US 3685601 А, 22.08.1972. SU 1492018 A, 07.07.1989. SU 179706 А, 12.04.1966. SU 1348486 A1, 30.10.1987. SU 1627648 A1, 15.02.1991. SU 99625 A, 21.11.1955. US 4457384 A, 03.07.1984. |
| Имя заявителя: | Открытое акционерное общество "Волгабурмаш" | | Изобретатели: | Ищук А.Г.
Неупокоев В.Г.
Богомолов Р.М.
Панин Н.М.
Морозов Л.В.
Мокроусов В.П. | | Патентообладатели: | Открытое акционерное общество "Волгабурмаш" |
Реферат | |

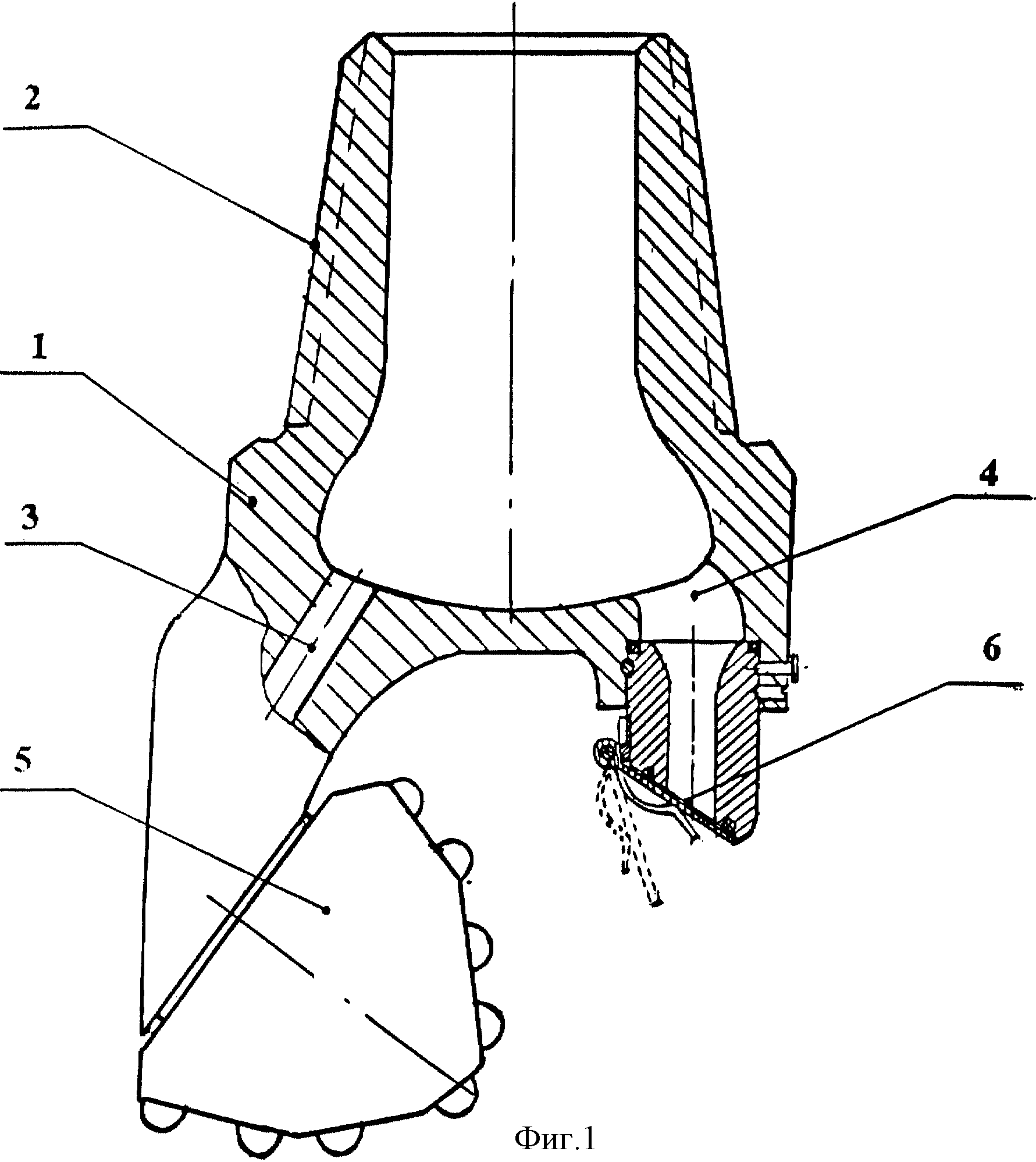

Изобретение относится к области буровой техники, а именно к буровым шарошечным долотам. В буровом шарошечном долоте клапанный узел довольно прост и надежен в работе. Размещаемые в продувочных каналах долота обратные клапаны включают клапанные насадки с седлом и рабочим органом в виде шарнирно поворачивающейся подпружиненной заслонки с узлом крепления. Заслонка устанавливается с наружной стороны сменной насадки, выполняемой со скосом, а узел крепления заслонки размещен у верхней кромки скошенного нижнего торца насадки. Возможность быстрой смены насадок в полевых условиях позволяет устанавливать оптимальные для конкретных условий бурения давление и направление струи очищающего рабочего агента. Так как насадка на нижнем торце имеет скос 25-50o, это позволяет значительно уменьшить угол отгиба пружины, что уменьшает время срабатывания клапана и, следовательно, уменьшает непроизводительные потери давления рабочего агента в системе продувки забоя. Увеличивается проходка на долото и механическая скорость бурения. 3 з.п.ф-лы, 4 ил.
|
