БУРОВОЕ ЛОПАСТНОЕ ДОЛОТО

Номер публикации патента: 2179620

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  98120746/03		Получить полное описание патента

Реферат

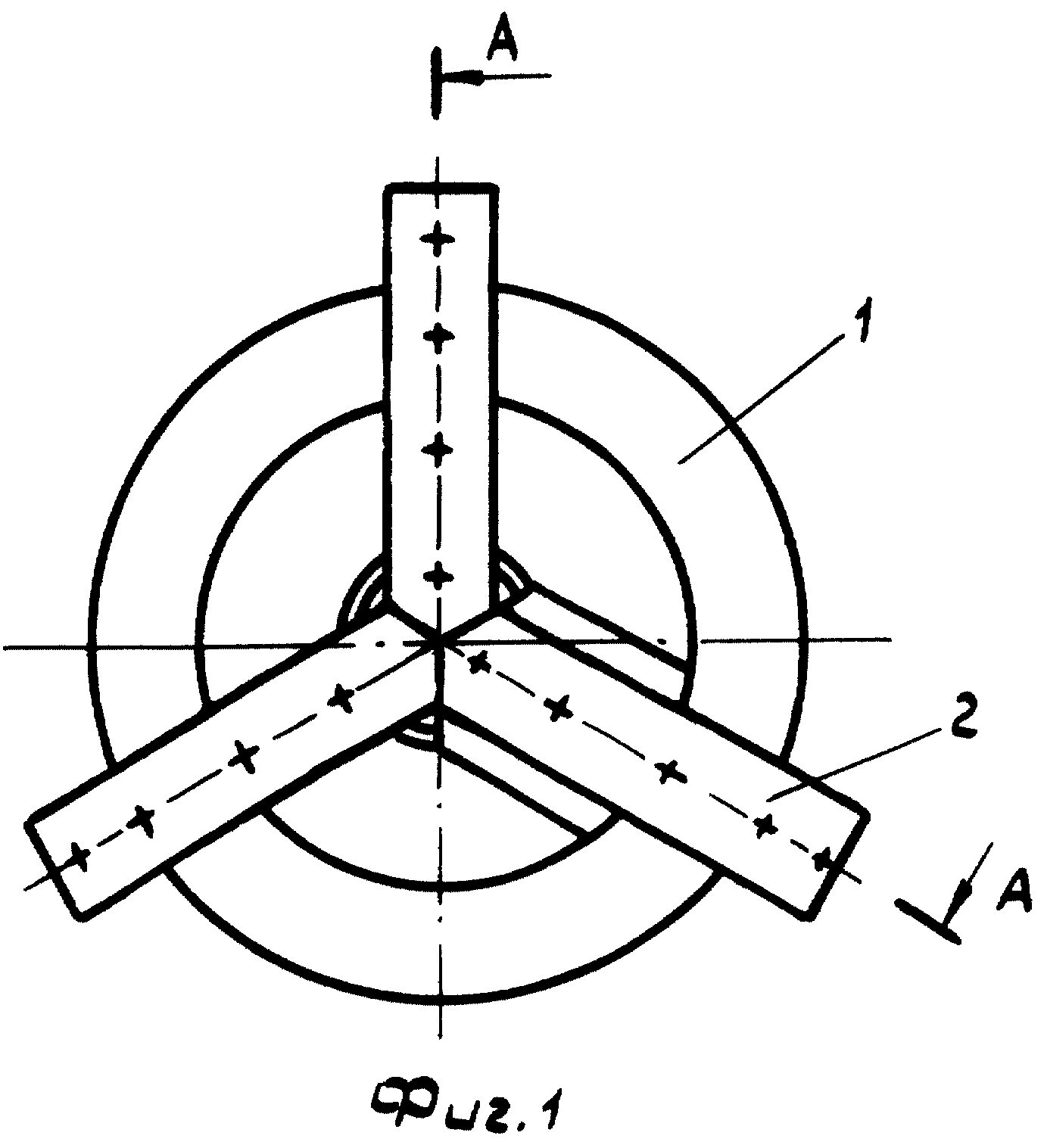

Изобретение относится к породоразрушающему инструменту, а именно к буровым лопастным долотам. Буровое долото содержит корпус с центральным отверстием, лопасти со вставными зубками, гибкий патрубок, закрепленный верхним концом к корпусу, нижний конец гибкого патрубка снабжен насадкой и грузом, выполненным в виде втулки. Верхняя часть одной из лопастей в полости центрального отверстия имеет или геометрическую форму, или геометрические размеры, отличные от других лопастей. Выполнение одной из лопастей, отличающейся от других, ведет к созданию силы потоком промывочной жидкости, которая отклоняет гибкий патрубок. Во время вращения долота на патрубок будут действовать кориолисова и центробежная силы. В результате действия этих сил нижний конец патрубка набежит на поверхность одной из лопастей. Под действием отраженных потоков от поверхности лопасти на гибкий патрубок последний отклонится от поверхности лопасти и т.д. Нижний конец патрубка будет описывать сложное движение относительно долота. Вследствие такого движения нижнего конца патрубка поток жидкости будет направляться последовательно ориентированно то в один сектор, то в другой и т.д. В результате этого исключается зашламление межзубковых пространств, что повышает эффективность и надежность работы долота. 4 ил.
