| РАБОЧИЙ ОРГАН АВТОНОМНОГО БУРИЛЬНОГО АППАРАТА |  |
Номер публикации патента: 2178505 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B007/14 | | Аналоги изобретения: | SU 300608 А, 29.10.1971. SU 481205 А, 15.11.1983. SU 522759 А, 02.06.1977. SU 763569 А, 25.09.1980. US 3917007 А, 04.11.1975. US 3934659 А, 27.01.1976. DE 2350422 В2, 26.02.1976. DE 2607046 В2, 16.02.1978. |
| Имя заявителя: | Плугин Александр Илларионович | | Изобретатели: | Азизов А.М.
Асланов И.М.
Курицын А.Г.
Плугин А.И. | | Патентообладатели: | Азизов Азиз Мустафаевич
Асланов Исфендияр Мехтиевич
Курицын Андрей Григорьевич
Плугин Александр Илларионович |
Реферат | |

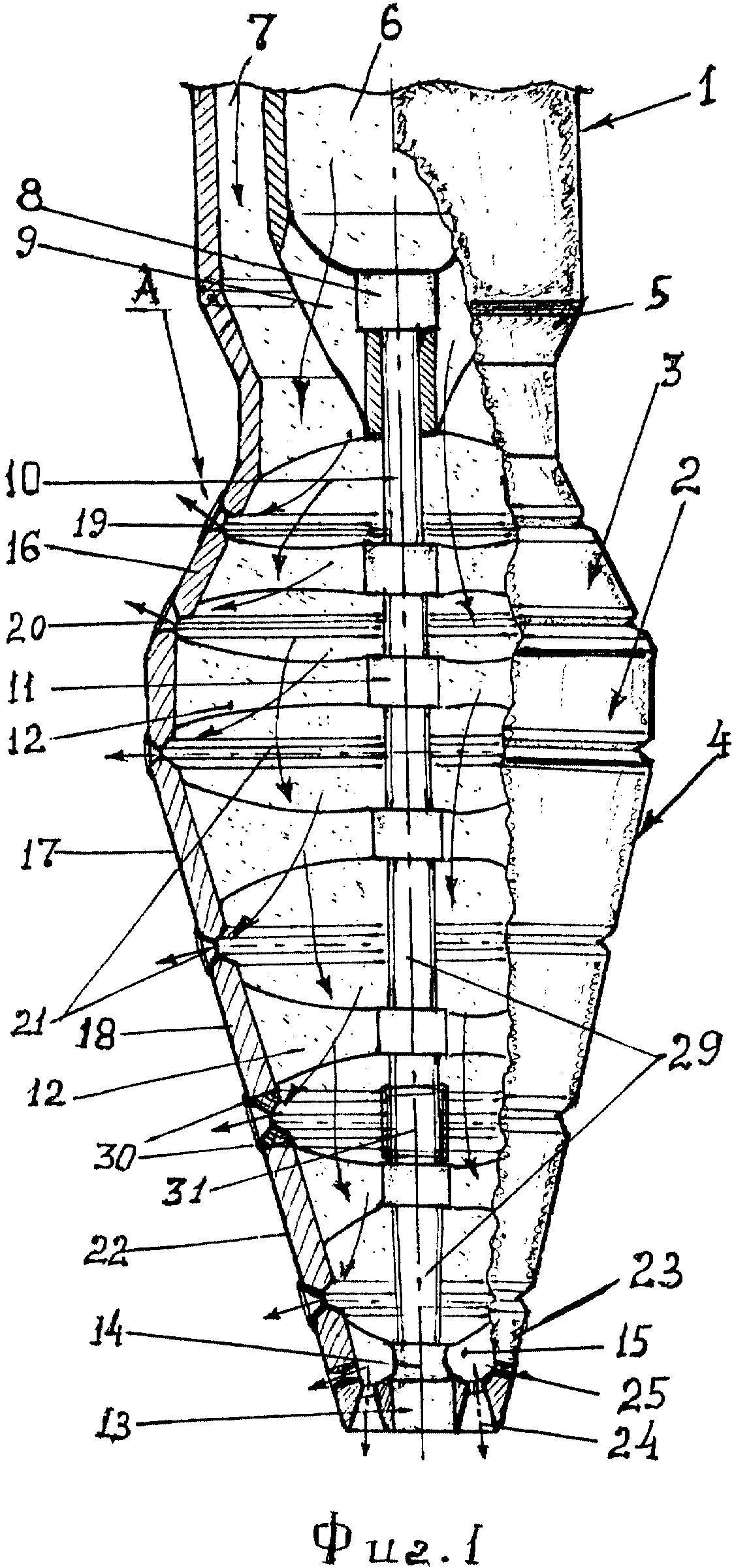

Область использования - горная промышленность и строительная индустрия, где необходимы работы по выполнению проходок скважин и выработок для различных целей. Рабочий орган имеет корпус в виде соединенных усеченных конусов, одним из которых он закреплен в основании автономного бурильного аппарата. Корпус органа по своей оси снабжен стержнем, основание стержня закреплено с помощью пилонов в основании корпуса рабочего органа. На этом стержне смонтированы, уплотнены и стянуты отдельные усеченные конусы, имеющие на стыкуемых гранях-сторонах кольцевые сопловые отверстия в виде непрерывного кольцевого сопла. Эти отдельные участки конуса оснащены своими пилонами и втулками, с помощью втулок они посажены на центральном стержне, при этом торцевой усеченный конус имеет резьбовую втулку, с помощью которой осуществляют набор и фиксирование определенного по размерам и форме конусного рабочего органа. Рабочий орган имеет также отдельные сопловые отверстия и установленные с ними в парах механические резцы, совместно выполняющие калибровку сечения проходимой скважины или выработки. Сечения кольцевых сопел оперативно и мобильно регулируют с помощью кольцевых прокладок, формирующих проходное сечение кольцевого сопла, его разрушающую физико-механическую структуру. Изобретение обеспечивает повышение эффективности работы автономного бурильного аппарата. 2 з. п. ф-лы, 3 ил.
|
