| АВТОНОМНЫЙ АППАРАТ ДЛЯ ПРОХОДКИ СКВАЖИН И ВЫРАБОТОК |  |
Номер публикации патента: 2178504 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B007/14 | | Аналоги изобретения: | SU 522759 А, 02.06.1977. SU 300608 А, 29.10.1971. SU 481205 А, 15.11.1983. SU 607009 А, 25.04.1978. SU 763569 А, 25.09.1980. US 3917007 А, 04.11.1975. US 3934659 А, 27.01.1976. DE 2350422 В2, 26.02.1976. DE 2607046 В2, 16.02.1978. |
| Имя заявителя: | Плугин Александр Илларионович | | Изобретатели: | Азизов А.М.
Асланов И.М.
Курицын А.Г.
Плугин А.И. | | Патентообладатели: | Азизов Азиз Мустафаевич
Асланов Исфендияр Мехтиевич
Курицын Андрей Григорьевич
Плугин Александр Илларионович |
Реферат | |

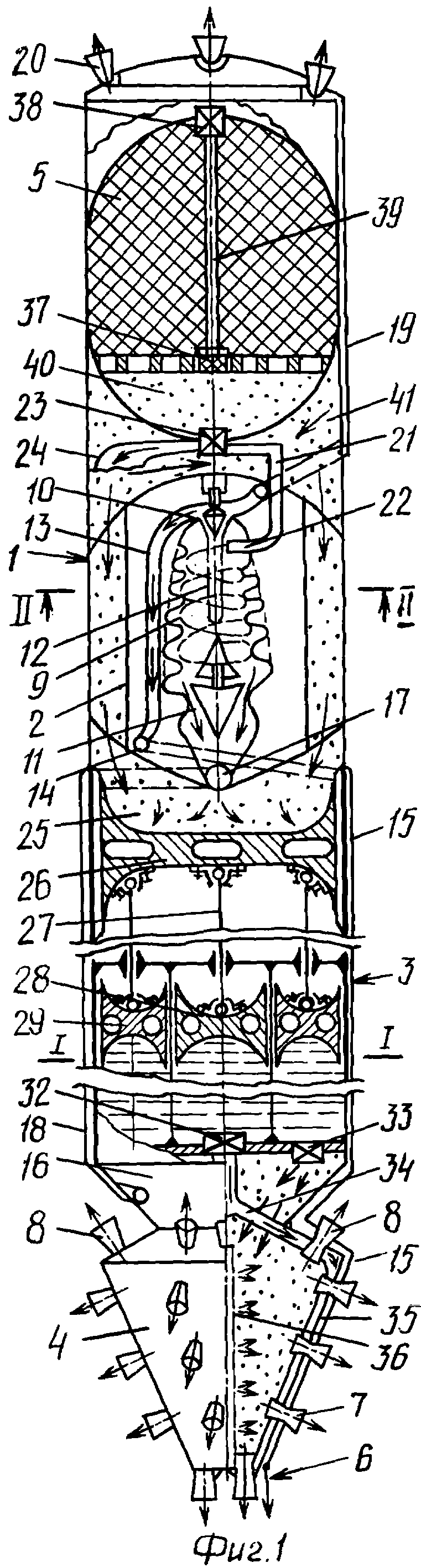

Область использования изобретения: горная промышленность и строительная индустрия, в частности проходка скважин и выработок различного назначения: разведочных, промысловых, под опоры и т. п. Аппарат содержит удлиненный корпус с рабочим органом, размещенный в полости корпуса генератор рабочего агента и узел преобразования энергии сжатого газа в два газовых потока. Генератор рабочего агента снабжен двумя рабочими дополнительными камерами, одна из которых имеет взаимодействующие от одного управляющего приспособления поршневые группы, работающие на гармоничную и стабильную систему выработки и расхода рабочего агента, а камера, взаимодействующая с первой, выполнена в виде преобразователя энергии потока газа в два потока, различных по показателям температуры (по Цельсию). Преобразователь выполнен в виде полого конуса с волнистой винтообразной стенкой, имеющей переменный шаг винта, увеличивающийся к большему основанию конуса. Поверхность волнистых стенок выполнена по профилю, заданному кривой-лемнискатой, это позволяет разделять единый поток газа на поток с отрицательной и поток с положительной температурами и направлять их по прямому использованию: в генератор рабочего агента, в рубашку охлаждения и на забой, а также на процесс закрепления стенок скважины. Такое конструктивное выполнение аппарата позволяет существенно повысить его производительность и эффективность при проходке постоянно меняющихся по прочности пород, направлений проходки. 1 з. п. ф-лы, 5 ил.
|
