КОМПОНОВКА НИЗА БУРИЛЬНОЙ КОЛОННЫ ДЛЯ РАСШИРЕНИЯ СТВОЛА СКВАЖИНЫ

Номер публикации патента: 2170318

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000130469/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B007/28
Аналоги изобретения: SU 1546604 A1, 28.02 .1990. SU 901452 A, 30.01.1982. SU 933922 A, 07.06.1982. SU 939713 A, 30.06.1982. SU 941528 A, 17.07.1982. SU 1514897 A1, 15.10.1989. SU 1624119 A1, 30.01.1991.

Имя заявителя: Тугушев Расим Шахимарданович (RU)
Изобретатели: Тугушев Р.Ш. (RU)
Зарипов Р.К. (RU)
Баранцевич Станислав Владимирович (UA)
Кейбал А.В. (RU)
Оксенойт Г.К. (RU)
Патентообладатели: Тугушев Расим Шахимарданович (RU)
Зарипов Ралиф Каримович (RU)
Баранцевич Станислав Владимирович (UA)
Кейбал Александр Викторович (RU)
Оксенойт Георгий Константинович (RU)

Реферат

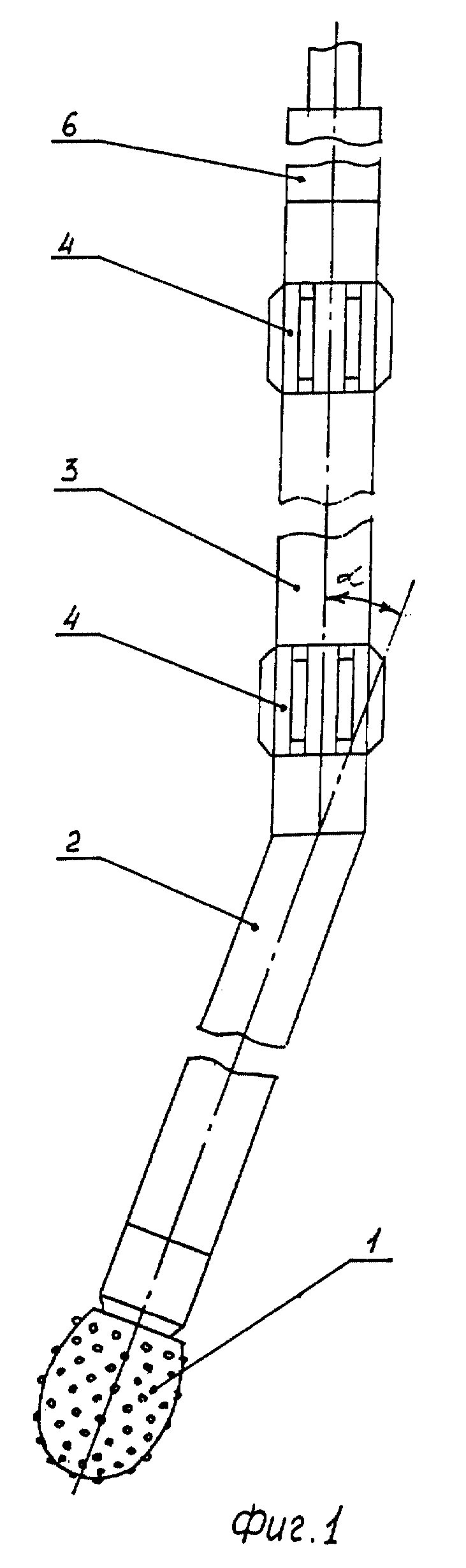

Изобретение относится к области горной промышленности и может быть использовано в качестве технического средства для расширения стволов нефтяных и газовых скважин. Изобретение обеспечивает повышение эффективности в работе компоновки низа бурильной колонны для расширения пробуренного ствола скважины. Компоновка состоит из фрезы с корпусом в виде полого ствола и шарошкой, выполненной в виде усеченного эллипсоида. Корпус фрезы присоединен к нижней утяжеленной бурильной трубе, которая с помощью кривого переводника связана со следующей утяжеленной трубой. На верхней трубе размещено не менее двух лопастных стабилизаторов, которые центрируют утяжеленную трубу в обсадной колонне. На стволе с помощью роликовых и замкового шарикового подшипников закреплена шарошка. На фрезе перед спуском в скважину размещают протектор-слиппер с захватами, облегчающий спуск компоновки за счет обеспечения проскальзывания фрезы в межторцевых промежутках муфтовых соединений обсадной колонны. Фреза закреплена на конце нижней утяжеленной трубы, продольная ось которой пересекается с продольной осью следующей за ней утяжеленной трубы под углом 2,5-7o. 1 з.п.ф-лы, 4 ил. /
