| РЕВЕРСИВНЫЙ ПНЕВМОПРОБОЙНИК |  |
Номер публикации патента: 2163954 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E02F005/18 E21B004/14 E21B007/26 | | Аналоги изобретения: | SU 1250619 A1, 15.08.1986. SU 246403 A, 08.08.1972. SU 328240 A, 31.03.1972. SU 527501 A, 20.06.1977. SU 599017 A, 22.02.1978. SU 611988 A, 07.06.1978. SU 615178 A, 09.06.1978. SU 740912 A, 18.06.1980. SU 1134674 A, 15.01.1985. SU 1262011 A1, 07.10.1986. SU 1469049 A2, 30.03.1989. |
| Имя заявителя: | Институт горного дела СО РАН | | Изобретатели: | Маслаков П.А.
Костылев А.Д.
Смоляницкий Б.Н. | | Патентообладатели: | Институт горного дела СО РАН |
Реферат | |

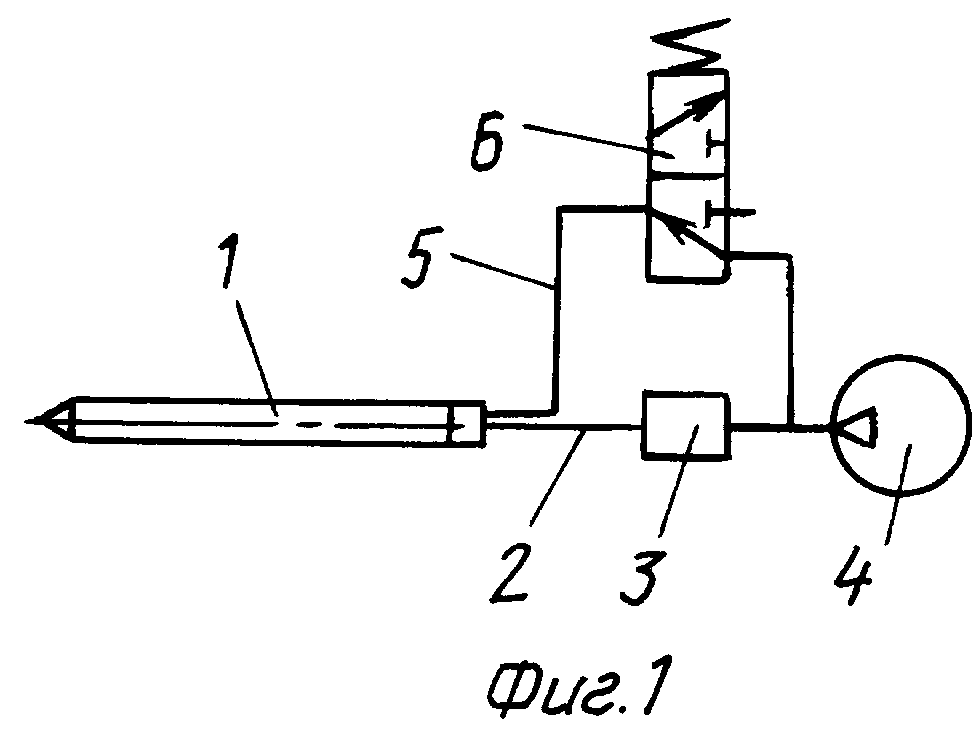

Изобретение относится к строительству, а именно к бестраншейной прокладке подземных коммуникаций, и используется в конструкции управляемых реверсивных пневмопробойников для проходки скважин заданной траектории, особенно криволинейных. Реверсивный пневмопробойник включает корпус, расположенный в нем с возможностью возвратно-поступательного движения ударник с расточкой в задней части, золотник, закрепленный в задней части корпуса и состоящий из патрубка с каналом для подвода сжатого воздуха в расточку ударника и втулки, скользяще входящей в указанную расточку и установленной на патрубке с возможностью ограниченного осевого перемещения. Патрубок и втулка золотника имеют три пары скользяще взаимодействующих поверхностей: большого, малого и среднего диаметров. Полость между скользяще взаимодействующими поверхностями большого и малого диаметра постоянно сообщена с атмосферой, а полость между скользяще взаимодействующими поверхностями малого и среднего диаметров - периодически через переключающее устройство с источником сжатого воздуха. Площадь торца втулки со стороны расточки ударника меньше разности площадей ее поперечных сечений среднего и малого диаметров. Изобретение обеспечивает повышение надежности, долговечности и стабильности работы реверсивного пневмопробойника, снижение трудоемкости и затрат времени на режим переключения. 2 з.п.ф-лы, 8 ил.
|
