Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Изобретатели:
Муратов Василий Михайлович (RU) Лопатин Владимир Васильевич (RU) Важов Владислав Фёдорович (RU) Адам Альберт Мартынович (RU) Дацкевич Сергей Юрьевич (RU) Журков Михаил Юрьевич (RU) Кураков Андрей Григорьевич (RU) Рёдланд Арильд (NO)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Реферат

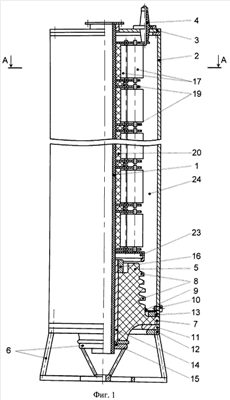

Электроимпульсный погружной бур предназначен для бурения скважин и проходки стволов в крепких горных породах, разрушаемых развивающимися в них высоковольтными разрядами, и может найти применение в горной промышленности. К нижнему фланцу корпуса бура (2) прикреплен буровой наконечник (6). В корпусе бура (2) коаксиально установлен промывочный трубопровод (1), который пропущен через крышку бура (3) и высоковольтный изолятор (5), выполненный с изоляционными ребрами (8), которые наклонены в сторону бурового наконечника (6), что обеспечивает сбор загрязнений в кольцевом грязесборнике (9) и удаление их из бура через сбросной клапан (10) путем повышения в нем давления газа, тем самым кратно увеличивая срок службы изоляционных элементов бура. Этому же способствует превышение диаметра высоковольтного нижнего изолятора (5) над его опорным ребром (7) по сравнению с внутренним диаметром прижимного фланца (11). Для увеличения срока службы бура и сокращения времени на его обслуживание источник импульсов высокого напряжения выполнен по схеме Аркадьева-Маркса, конденсаторы (17) которого размещены вокруг промывочного трубопровода (1) и собраны в съемные конденсаторные секции, каждая из которых включает в себя один или несколько конденсаторов (17), две шины (19), два зарядных элемента и опорный изолятор (20). Изобретение позволяет увеличить срок службы устройства, упростить его техническое обслуживание, оперативно извлекать и ставить на место отдельные съемные детали без полной разборки генератора. 2 з.п. ф-лы, 3 ил.
