RU 2272122 С2, 20.03.2006. SU 1364692 А1, 07.01.1988. RU 2291275 С2, 10.01.2007. RU 45446 U1, 10.05.2005. US 2002027005 А, 07.03.2002.
Имя заявителя:
Вагапов Юнир Гафурович (RU), Ишбаев Гниятулла Гарифуллович (RU), Вагапов Самат Юнирович (RU), Общество с ограниченной ответственностью Научно-производственное предприятие "БУРИНТЕХ" (ООО НПП "БУРИНТЕХ") (RU)
Изобретатели:
ФИНКЕНЦЕЛЛЕР Штефан Михаэль (DE)
Патентообладатели:
Вагапов Юнир Гафурович (RU) Ишбаев Гниятулла Гарифуллович (RU) Вагапов Самат Юнирович (RU) Общество с ограниченной ответственностью Научно-производственное предприятие "БУРИНТЕХ" (ООО НПП "БУРИНТЕХ") (RU)
Реферат

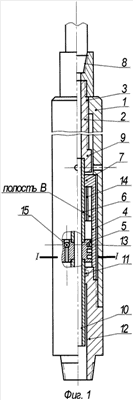

Изобретение относится к нефтяной и газовой промышленности и предназначено для освобождения прихваченного инструмента и оборудования в буровой скважине. Устройство содержит связанные с рабочей колонной и освобождаемым объектом корпус и шпиндель, соединенные между собой подвижной шлицевой парой, цилиндр и поршень. Поршень соединен с тяговым и компенсационным штоками, герметизированными сальниками, и имеет снабженный клапанным узлом канал, сообщающий полости цилиндра, разделенные поршнем и заполненные рабочей жидкостью. Цилиндр размещен внутри корпуса с радиальным зазором. На участке внутренней поверхности цилиндра, взаимодействующей с поршнем, выполнены продольные пазы. Корпус жестко связан с нижним переводником. Поршень снабжен разрезными упругими компрессионными кольцами. Исходные зазоры в стыках поршневых колец при размещении поршня внутри цилиндра выполнены равными или близкими к нулю. Для нанесения крутильных ударов шлицевое соединение корпуса и шпинделя выполнено по винтовой линии. Предотвращается несанкционированное срабатывание устройства, расширяются его функциональные возможности. 3 ил.
