RU 2312198 С1, 10.12.2007. US 5605015 А, 25.02.1997. FR 2534963 А1, 27.04.1984. FR 2245846 А1, 19.06.1973. US 4640047 А, 03.02.1987.
Имя заявителя:
Андрианов Алексей Владимирович (RU)
Изобретатели:
Андрианов Алексей Владимирович (RU)
Патентообладатели:
Андрианов Алексей Владимирович (RU)
Реферат

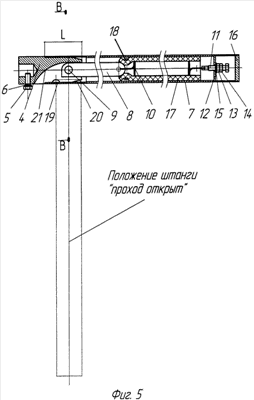

Изобретение относится к конструкциям контрольно-пропускных устройств. Изобретение позволит упростить конструкцию. Турникет содержит неподвижную стойку, плиту механизма с подшипниковым узлом, вал, установленный с возможностью вращения в подшипниковом узле, соединенную с валом ступицу с преграждающими штангами, механизмы позиционирования и фиксации преграждающих штанг, механизм антипаники, устройство плавной доводки преграждающих штанг до исходного положения, датчик угла поворота, блок электронного управления, световую индикацию и пульт дистанционного управления. Механизм антипаники выполнен в виде хвостовика, соединенного с возможностью разъема со ступицей штанг, и полой цилиндрической штанги-антиланики. Внутри штанги расположены тяги, пружины растяжения, натяжитель пружины и шумопоглощающий элемент. Штанга выполнена с возможностью свободного насаживания и снятия ее с хвостовика, тяга одним концом шарнирно соединена с хвостовиком, другим концом штанга соединена с пружиной растяжения, соединенной противоположным своим концом с натяжителем, выполненным с возможностью свободного вращения внутри штанги. Шумопоглощающий элемент закреплен одним концом на тяге. 10 з.п. ф-лы, 6 ил.
