ЗАПИРАЮЩИЙ МЕХАНИЗМ ДВЕРИ

Номер публикации патента: 2460669

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011111777/11

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B64C001/00 E05B065/20
Аналоги изобретения:	SU 518046 A1, 20.05.2005. RU 2158215 C1, 27.10.2000. RU 2115591 C1, 20.07.1998. EP 0192503 A1, 27.08.1986.

Имя заявителя:	Федеральное государственное унитарное предприятие "Государственный космический научно-производственный центр имени М.В. Хруничева" (RU)
Изобретатели:	Козырев Анатолий Васильевич (RU) Жданов Олег Николаевич (RU) Рожков Михаил Юрьевич (RU)
Патентообладатели:	Федеральное государственное унитарное предприятие "Государственный космический научно-производственный центр имени М.В. Хруничева" (RU)

Реферат

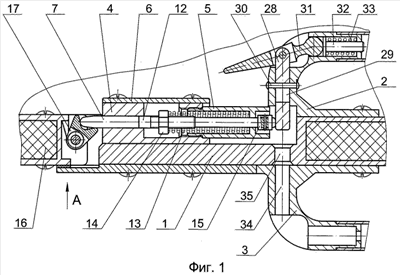

Изобретение относится к космической технике и касается запирания двери отсека. Запирающий механизм двери содержит корпус с подпружиненной защелкой и элемент фиксации. Защелка выполнена со скругленной законцовкой боковой поверхности и установлена с возможностью ограниченного продольного перемещения. Элемент фиксации выполнен в виде подпружиненной вертушки с ограничивающим и прижимающим выступами. Выступы имеют скругленные вершины и образуют между собой опорную площадку, выполненную с радиусом, равным радиусу скругленной законцовки защелки. Внутренняя поверхность прижимающего выступа выполнена с возможностью контактирования со скругленной законцовкой защелки после взаимодействия ее боковой поверхности со скругленной вершиной ограничивающего выступа. Внутренняя поверхность ограничивающего выступа выполнена с возможностью контактирования со скругленной законцовкой защелки после взаимодействия указанной законцовки с опорной площадкой. Вертушка установлена с ограничением вращения. Защелка расположена с возможностью одновременного взаимодействия скругленной законцовкой с плоскостью ограничивающего выступа и боковой поверхностью со скругленной вершиной прижимающего выступа при прижатии двери. Запорное устройство (блокировка механизма) выполнено в виде установленных в ручке дверной панели кинематически связанных стопора и подпружиненного рычажка, фиксируемого при блокировке и разблокировке стопором свободного торца защелки. Достигается повышение надежности и удобства эксплуатации. 5 ил.
