RU 83750 U1, 20.06.2009. RU 83791 U1, 20.06.2009. DE 4007033 C1, 01.08.1991. SU 1794727 A1, 15.02.1993.
Имя заявителя:
Общество с ограниченной ответственностью "СотекКомЦентр" (RU)
Изобретатели:
Иншаков Владислав Анатольевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "СотекКомЦентр" (RU)
Реферат

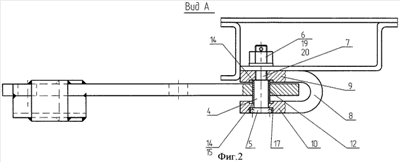

Изобретение относится к средствам для запирания задвижных дверей, в частности, крытых грузовых вагонов. Запорное устройство задвижной двери крытого грузового вагона включает закидку с зубом, расположенную на стенке вагона с возможностью поворота вокруг оси, перпендикулярной плоскости перемещения двери вагона. Зуб закидки выполнен с возможностью взаимодействия с кронштейном, жестко закрепленным на двери. Ось поворота закидки выполнена в виде болта (4), установленного в скобе (8) с двумя плоскими концами, между которыми размещается одним концом закидка, в сквозном отверстии которой установлена втулка (12) с фланцами, размещенными в проточках скобы. Головка (5) болта размещена заподлицо в кольцевой проточке, выполненной в скобе (8), а цилиндрическая и резьбовая части болта проходят через соосные друг другу цилиндрические отверстия обоих плоских концов скобы, втулки (12) и стенки вагона. Конец болта выступает внутрь вагона и снабжен средствами фиксации. Скоба выполнена из металлической плоской ленты, толщина которой не менее толщины закидки. Изобретение повышает надежность и обеспечивает контроль запирания за счет исключения возможности снятия закидки. 7 з.п. ф-лы, 3 ил.
