ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Номер публикации патента: 2171882

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000126025/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E05B047/02
Аналоги изобретения: RU 2063505 С1, 17.03.1988. US 4807454 А, 23.03.1989. FR 559461 А, 15.09.1923. GB 2069590 А, 25.08.1981.

Имя заявителя: Общество с ограниченной ответственностью "СТП-Пласт"
Изобретатели: Тесленко Л.В.
Тесленко О.Л.
Шабасова Т.Ф.
Лариошин Ю.В.
Юдин А.Г.
Патентообладатели: Общество с ограниченной ответственностью "СТП-Пласт"

Реферат

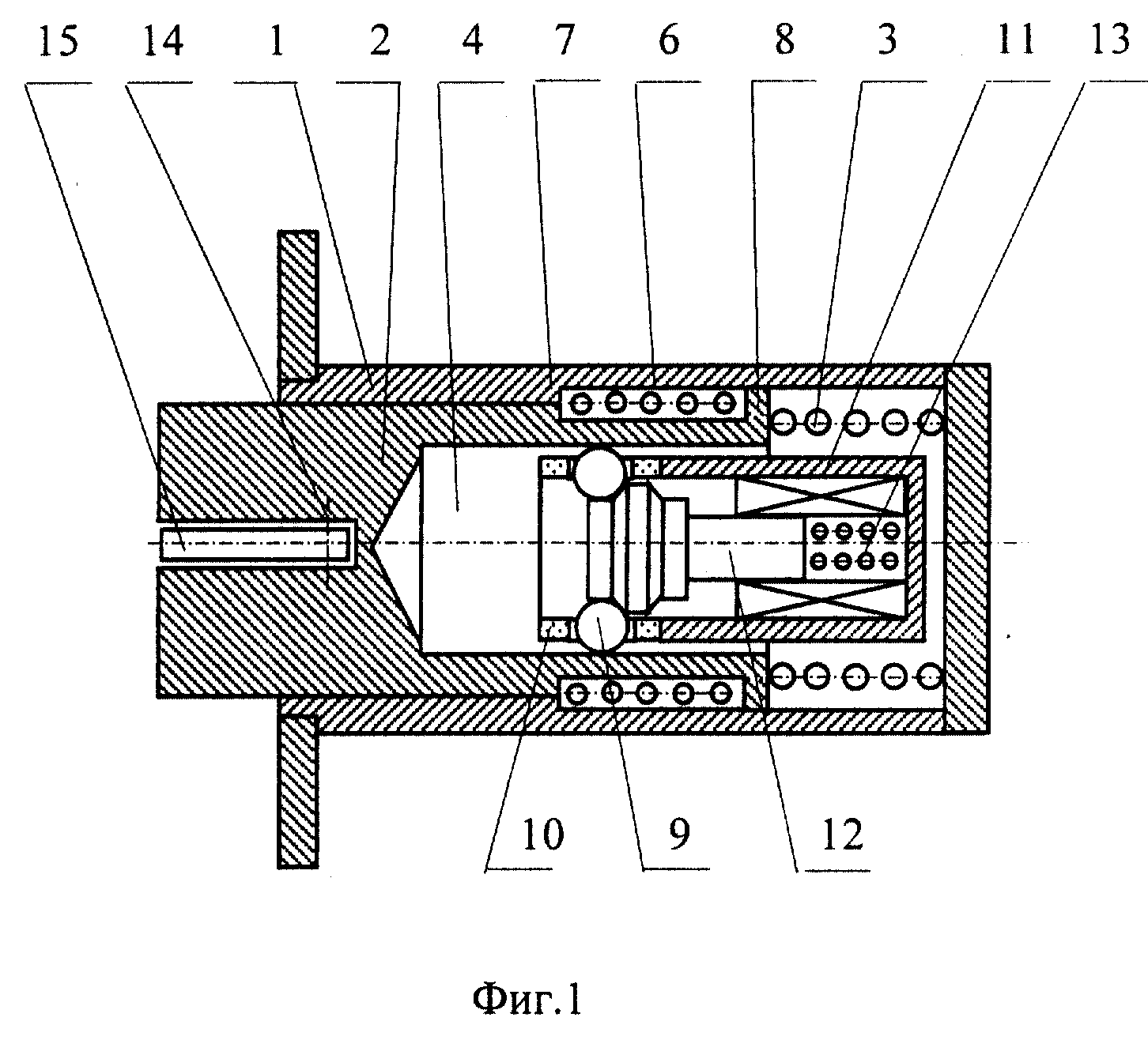

Электромагнитный замок относится к охранной технике, в частности к запирающим устройствам, а именно к кодовым электромагнитным замкам, управляемым посредством электронной техники, и может быть использован для запирания дверей жилых и служебных помещений, автомобилей, шкафов и сейфов, а также других объектов. Содержит установленный в корпусе с возможностью продольного перемещения подпружиненный ригель с внутренней полостью и скосом на запирающем торце, возвратную пружину, один конец которой упирается в выступ на внутренней поверхности корпуса, и средство фиксации ригеля, выполненное в виде шарикового стопорного механизма, шарики которого размещены в отверстиях консольной части корпуса электромагнита с опорой на подпружиненный сердечник электромагнита. Сердечник имеет по длине ступенчатую форму с цилиндрическим и коническим участками. На запирающем торце ригеля симметрично скосу выполнен дополнительный скос. На параллельной плоскостям скосов оси установлен с возможностью стопорения в двух положениях: вдоль и поперек ригеля вращающийся флажок прямоугольной формы. Длина флажка не превышает ширины ригеля в плане, ширина флажка не превышает половины ширины ригеля в плане. Шариковый стопорный механизм в исходном положении ригеля расположен во внутренней полости ригеля с возможностью при закрытом положении ригеля контактирования шариков с торцом ригеля, противоположным запирающему торцу. Возвратная пружина расположена между корпусом и ригелем, при этом другой конец возвратной пружины упирается в кольцевой буртик, выполненный на торце ригеля, противоположном запирающему торцу. Данное выполнение замка позволяет улучшить его характеристики. 9 з.п. ф-лы, 8 ил.
