Общество с ограниченной ответственностью "ВЛ-строй" (RU)
Изобретатели:
Калюжная Мария Александровна (RU) Герман Светлана Александровна (RU) Котельников Евгений Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ВЛ-строй" (RU)
Реферат

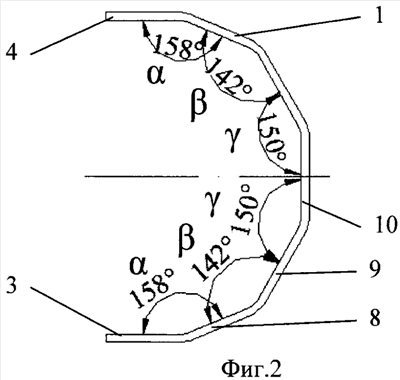

Изобретение относится к области электротехнического оборудования, а именно к стойке опоры воздушной линии электропередач. Технический результат: эффективность при противостоянии возникающим при эксплуатации крутящим и сжимающим нагрузкам, а также приложенным по различным направлениям изгибающим нагрузкам при минимальной материалоемкости и технологичности конструкции. Стойка опоры воздушной линии электропередач содержит корпус из двух сегментов, каждый из которых изогнут из листовой стали в форме половины боковой поверхности двенадцатигранной пирамиды, две противолежащие грани которой образованы ориентированными навстречу друг другу двумя парами лежащих в одной плоскости крайних участков, и расположенные у основания стойки два разнесенных на расстояние по длине стойки узла крепления для установки стойки на цилиндрической поверхности сваи, сегменты корпуса жестко связаны между собой на расстоянии между упомянутыми парами лежащих в одной плоскости крайних участков с использованием набора прямых стальных элементов, приваренных каждый противоположными сторонами к противолежащим крайним участкам. У каждого сегмента корпуса каждый крайний участок расположен плоскостью относительно плоскости предшествующей грани с внутренней стороны сегмента корпуса под углом , которая ориентирована плоскостью к плоскости грани, предшествующей центральной сплошной грани, с внутренней стороны сегмента корпуса под углом . Грань, предшествующая центральной сплошной грани, ориентирована плоскостью к плоскости центральной сплошной грани с внутренней стороны сегмента корпуса под углом , причем величины упомянутых углов связаны неравенством >>. 6 з.п. ф-лы, 8 ил.
