ВИНОГРАДОВ Д.Е. Монтаж опор линий электропередачи 110-750 кВ. - Л.: Энергоатомиздат. Ленинградское отделение, 1988, с.36-39, рис.3-1 - 3-4. RU 2175948 C2, 20.11.2001. SU 586118 A1, 30.12.1977. SU 463629 A1, 15.03.1975. SU 771017 A1, 15.10.1980. WO 2008099129 A2, 21.08.2008. DE 19931713 A1, 11.01.2001.
Имя заявителя:
Общество с ограниченной ответственностью "Строительно-Монтажная Компания Сибирь" (ООО "СМК Сибирь") (RU)
Изобретатели:
Григорьев Александр Иванович (RU) Бойко Дмитрий Васильевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Строительно-Монтажная Компания Сибирь" (ООО "СМК Сибирь") (RU)
Реферат

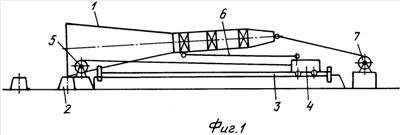

Изобретение относится к области строительства, в частности к способам сооружения длинномерных высотных конструкций, и может быть использовано для возведения линий электропередач высокого напряжения. Технический результат: сокращение трудозатрат на проведение подготовительных операций и непосредственно на монтаж высотной опоры, повышение технологичности, а также значительное сокращение времени на проведение перечисленных технологических операций. Способ монтажа высотной опоры, в частности опоры линий электропередачи, включает сборку высотной опоры в горизонтальном положении, ее поворот из горизонтального положения в вертикальное и закрепление основания высотной опоры на предварительно подготовленной площадке. Перед сборкой высотной опоры на месте ее горизонтального размещения прокладывают рельсовый путь, на который устанавливают тележку с канатным приводом, высотную опору шарнирно соединяют с тележкой с помощью штанги, при этом тележку располагают со стороны вершины высотной опоры, точку крепления шарнира штанги к высотной опоре относят от ее основания на величину, меньшую длины штанги, с образованием между штангой и высотной опорой тупого угла, а поворот высотной опоры из горизонтального положения в вертикальное проводят посредством штанги, перемещая тележку канатным приводом по рельсовому пути к основанию высотной опоры, и страхуют с земли тросом лебедки, соединенным с вершиной высотной опоры. 3 ил.
