RU 46518 U1, 10.07.2005. RU 2250974 C1, 27.04.2005. RU 86636 U1, 10.09.2009. RU 2000119994 A, 20.07.2002. КРЮКОВ К.П. и др. Конструкция и расчет металлических и железобетонных опор линий электропередачи. Энергия, Ленинградское отделение, 1975, с.105-111.
Имя заявителя:
Кучихин Сергей Николаевич (RU)
Изобретатели:
Бучельников Валерий Михайлович (RU) Козелков Михаил Михайлович (RU) Кучихин Сергей Николаевич (RU)
Патентообладатели:
Кучихин Сергей Николаевич (RU)
Реферат

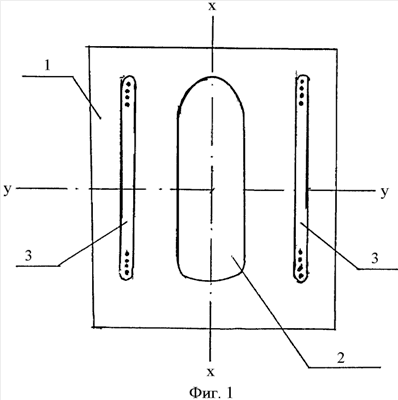

Изобретение относится к области строительства и может быть использовано при сооружении стоек для опор различного назначения для ЛЭП, связи, канатных дорог и прочих назначений, которые требуют использования длинномерных несущих конструкций. Технический результат: создание надежной, простой и технологичной железобетонной стойки, имеющей сниженный вес. Стойка линии электропередач выполнена в виде полого столба из предварительно напряженного железобетона. Она имеет поперечное прямоугольное сечение, а продольно поперечная арматура, которой снабжена стойка, выполнена в виде двух одинаковых блоков, каждый из которых состоит из преднапряженной арматурной проволоки, разделенной на две группы, отдаленные друг от друга относительно поперечной оси поперечного сечения стойки и расположенные симметрично по отношению к ней, и выстроенные в ряд, параллельный продольной оси поперечного сечения стойки, который обвит плоской спиралью, причем вышеуказанные блоки размещены симметрично относительно продольной оси поперечного сечения стойки, в качестве продольной арматуры использована проволока диаметром 5 мм, а плоские спирали выполнены из проволоки 3 мм. 2 ил.
