СПОСОБ ИЗГОТОВЛЕНИЯ И МОНТАЖА РЕШЕТЧАТОЙ МЕТАЛЛИЧЕСКОЙ БАШНИ ДЛЯ РАЗМЕЩЕНИЯ БЛОКА С ВРАЩАЮЩИМСЯ РАБОЧИМ ОБОРУДОВАНИЕМ И РЕШЕТЧАТАЯ МЕТАЛЛИЧЕСКАЯ БАШНЯ

Номер публикации патента: 2178050

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2001108201/28		Получить полное описание патента

Реферат

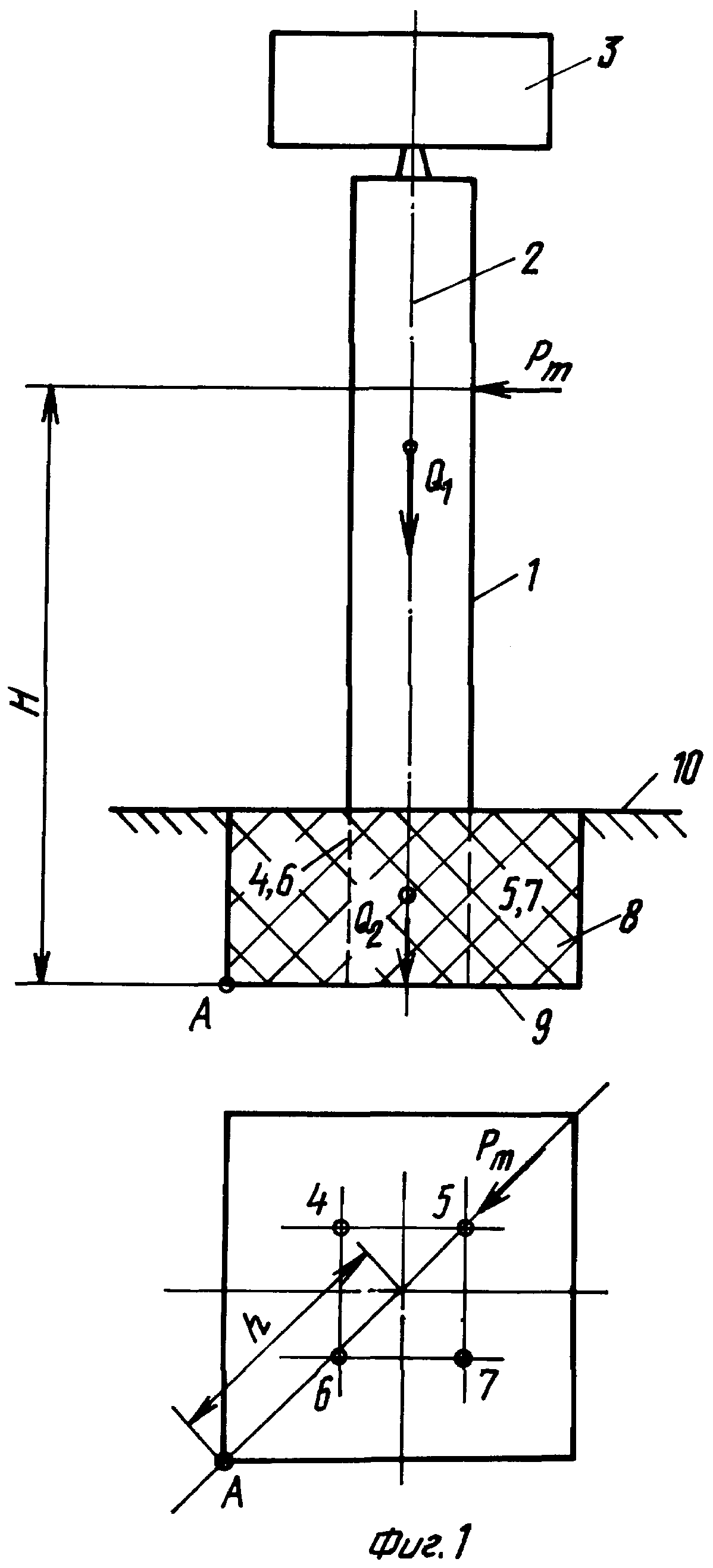

Изобретение относится к конструкциям башен для размещения радиолокационных антенн, их изготовлению и монтажу. Модули с опорными стойками и боковыми связующими стержнями изготавливают и транспортируют к месту монтажа башни, где в грунте изготавливают ее фундамент. Осуществляют сборку с болтовым креплением нижнего модуля к анкерным стойкам фундамента. Параметры фундамента выбирают с исключением отклонения башни свыше нормативного значения и ее опрокидывания под действием ветра, используя аналитическое соотношение с расстояниями от центра площади парусности и от центра тяжести башни до точки опрокидывания, а также массой башни, массой фундамента и ветровой нагрузкой. Опорные стойки каждого последующего по высоте модуля выполнены с постоянным в пределах модуля моментом сопротивления поперечного сечения, меньшим, чем у предыдущего модуля, а боковые стержни - с моментом сопротивления поперечного сечения, меньшим, чем у опорных стоек того же модуля. Каждый из модулей выполнен с возможностью самостыковки с предыдущим за счет собственного веса. По сравнению с известными решениями обеспечивается меньший расход металлов на изготовление башни, упрощенный и ускоренный ее монтаж, а также повышенная устойчивость. 2 с. и 5 з. п. ф-лы, 3 ил.
