Черепанов Василий Дмитриевич (RU), Волков Валерий Михайлович (RU), Черепанов Сергей Васильевич (RU), Волкова Людмила Михайловна (RU)
Изобретатели:
Черепанов Василий Дмитриевич (RU) Волков Валерий Михайлович (RU) Черепанов Сергей Васильевич (RU) Волкова Людмила Михайловна (RU)
Патентообладатели:
Черепанов Василий Дмитриевич (RU) Волков Валерий Михайлович (RU) Черепанов Сергей Васильевич (RU) Волкова Людмила Михайловна (RU)
Реферат

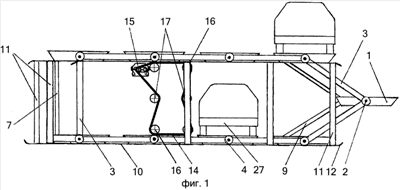

Изобретение относится к устройствам парковки легковых автомобилей. Устройство двухуровневой или многоуровневой парковки автомобилей содержит два параллельных замкнутых контура конвейеров, связанных с грузонесущими поддонами и роликами, контактирующими с направляющими опорной конструкции, электропривод, отличающееся тем, что каждый конвейер выполнен из жестких звеньев, равных по количеству числу поддонов, которые шарнирно связывают поддоны через оси, расположенные на торцах в продольной плоскости симметрии, а с внешней стороны конвейеров на этих осях установлены опорные колеса, к тому же имеется дополнительный подобный конвейер, сдвинутый в горизонтальном направлении через кривошипы осей, длина которых не превышает половину ширины поддона, расположенный с одной из сторон, и в соответствии с разносом опорных колес поддоны установлены в горизонтальные направляющие, имеющие по концам криволинейные заходы, равные по высоте как минимум радиусу опорных колес, а передача усилия от привода осуществляется синхронизировано на верхний и нижний участки трех конвейеров через цепные передачи на зубья звеньев, установленные с расчетным шагом. Технический результат: снижение металлоемкости парковки, увеличение надежности работы парковки, упрощение производства. 2 з.п. ф-лы, 4 ил.
