US 3697032 A, 10.10.1972. GB 23405294 A, 23.02.2000. JP 7224526 A, 22.08.1995. RU 1622562 A1, 23.01.1991.
Имя заявителя:
КЕТТУНЕН Уско (FI)
Изобретатели:
КЕТТУНЕН Уско (FI)
Патентообладатели:
КЕТТУНЕН Уско (FI)
Приоритетные данные:
18.04.2005 FI 20050397
Реферат

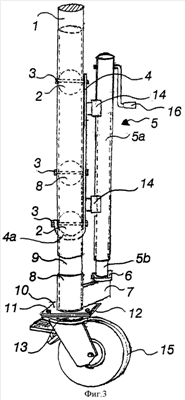

Изобретение относится к передвижным подмостям. Передвижные подмости с одной или более фиксированными рабочими платформами, причем каркас подмостей содержит четыре установленных вертикально трубчатых угловых элемента, соединенных трубчатыми поперечными элементами, причем на нижнем конце каждого трубчатого углового элемента предусмотрено колесо, позволяющее перемещать подмости, причем подмости снабжены элементами для регулировки их высоты. Между каждым трубчатым угловым элементом и колесом на его нижнем конце предусмотрены вертикальные регулировочные элементы, позволяющие выполнить индивидуальную вертикальную регулировку каждого колеса относительно связанного с ним трубчатого углового элемента во время перемещения подмостей, что позволяет безопасно передвигать подмости даже по неровной поверхности, при этом элементы вертикальной регулировки содержат механизм вертикальной регулировки, содержащий оболочку, прикрепленную к каркасу подмостей, и спускоподъемный элемент, способный перемещаться в продольном направлении относительно оболочки, а также регулировочную трубу, соединенную с колесом и размещенную внутри трубчатого углового элемента для перемещения в продольном направлении относительно трубчатого углового элемента, причем на нижнем конце спускоподъемного элемента имеются направляющие, предназначенные для перемещения колеса и связанной с ним регулировочной трубы относительно трубчатого углового элемента в процессе перемещения спускоподъемного элемента относительно оболочки. Технический результат: безопасность перемещения подмостей и исключение их переворачивания. 3 з.п. ф-лы, 3 ил.
