RU 2325494 C1, 27.05.2008. RU 78846 U1, 10.12.2008. RU 84420 U1, 10.07.2009. US 4182091 A, 08.01.1980.
Имя заявителя:
Бородаенко Дмитрий Геннадьевич (RU)
Изобретатели:
Бородаенко Дмитрий Геннадьевич (RU)
Патентообладатели:
Бородаенко Дмитрий Геннадьевич (RU)
Реферат

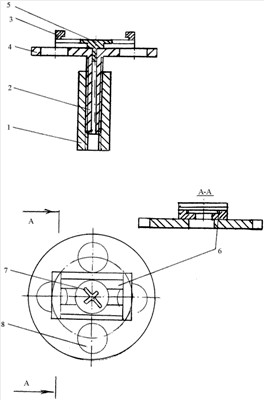

Изобретение относится к области строительства, в том числе к отделочным работам, а именно к устройствам для установки и регулирования уровня маяка при штукатурных работах, заливке бетонных полов и др. Устройство для установки и регулирования положения маяка содержит устанавливаемую в поверхности, подлежащей дальнейшей обработке, втулку с внутренней резьбой, например дюбель, стержень с резьбой для взаимодействия с втулкой, пресс-шайбой над резьбовым участком и наконечником, а также крепежную планку для установки маяка, размещенную на наконечнике. В крепежной планке выполнен паз для обеспечения возможности регулирования положения крепежной планки в плоскости, перпендикулярной оси резьбового стержня, а наконечник снабжен головкой, выполненной с возможностью прижима крепежной планки к пресс-шайбе резьбового стержня. Технический результат - упрощение конструкции, снижение себестоимости и обеспечение возможности регулирования в трех взаимно перпендикулярных направлениях, сокращение времени на монтажные работы. 10 з.п. ф-лы, 1 ил.
