УСТРОЙСТВО ДЛЯ ОТДЕЛКИ И ВЫРАВНИВАНИЯ ПОВЕРХНОСТЕЙ

Номер публикации патента: 2179220

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000113118/03		Получить полное описание патента

Реферат

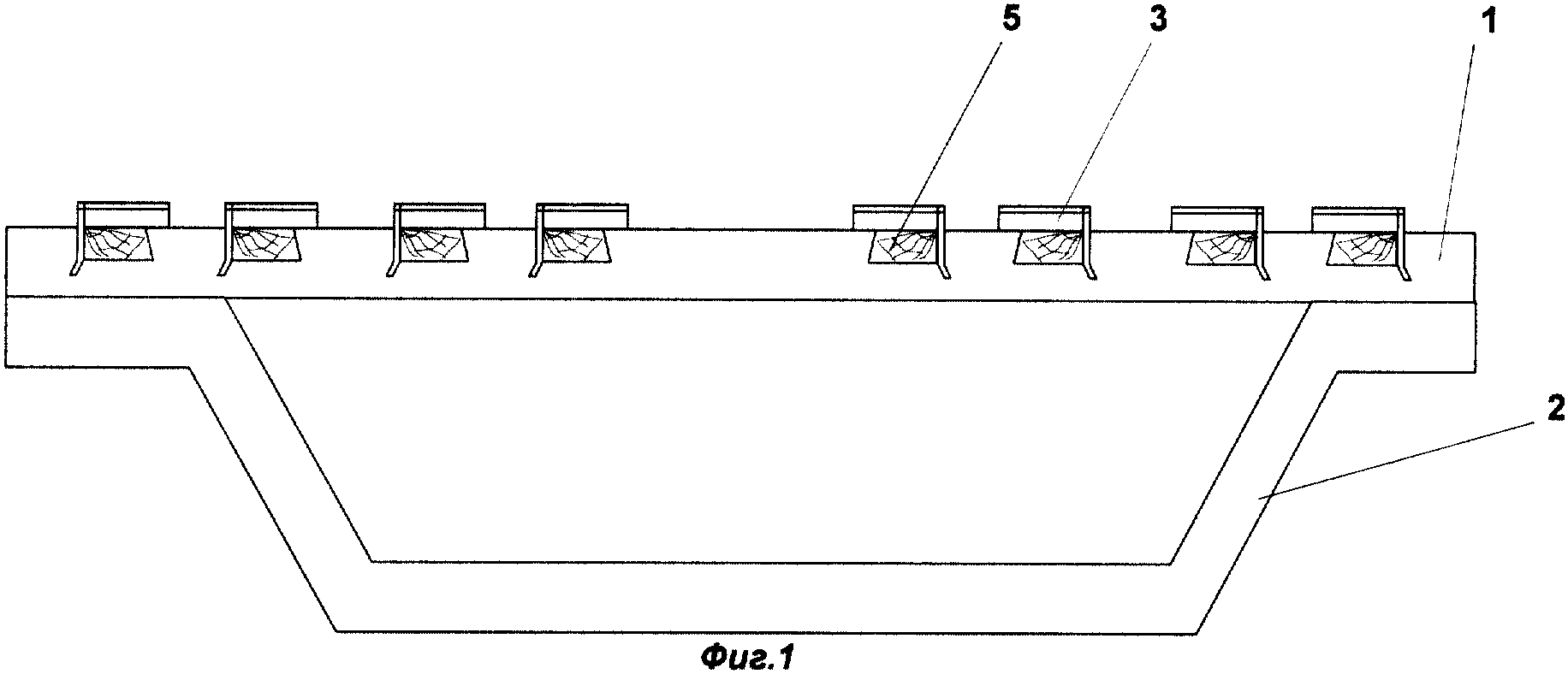

Изобретение относится к средствам механизации, используемым в строительстве при производстве отделочных и других работ, а именно для выравнивания поверхностей стен и полов из пено- и газобетона, срезания (удаления) наплывов отвердевшего раствора, бетона, и может быть использовано для снятия старой краски со стен и панелей. Технической задачей заявленного изобретения является создание ручного инструмента, простого по конструкции, несложного в эксплуатации, легко настраиваемого в условиях строительства и предназначенного в основном для выравнивания поверхности стен и полов из пено- и газобетона, срезания наплывов строительного раствора и бетона. Устройство для отделки и выравнивания поверхностей содержит основание, рукоять, закрепленную на основании, и рабочие органы, установленные на основании с противоположной стороны от рукояти. Рабочие органы выполнены в виде зубчатого полотна и размещены на основании симметрично вдоль короткой стороны, причем рабочие органы установлены попарно под углом к оси симметрии, каждое зубчатое полотно размещено в пазу и закреплено клином, причем паз выполнен в виде "ласточкиного хвоста", а каждый клин на части длины имеет прорезь, опорная часть зубчатого полотна выполнена с изгибом относительно вертикальной стенки паза, а клин закреплен к основанию через прорезь разъемным соединением. Кроме того, рабочие элементы установлены на основании под острым углом не менее 30o к оси симметрии, а зубчатые полотна каждой пары установлены зубьями навстречу друг другу. 1 з.п.ф-лы, 5 ил.
