Закрытое акционерное общество "Монолит-Инвест" (RU)
Изобретатели:
Семикин Сергей Максимович (RU) Сорокин Сергей Иванович (RU) Хинталь Виктор Эвальдович (RU)
Патентообладатели:
Закрытое акционерное общество "Монолит-Инвест" (RU)
Реферат

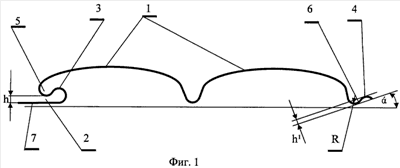

Изобретение относится к области строительства, а именно к конструкциям профилированных листов, предназначенных для облицовки фасадов зданий и сооружений. Профилированный лист включает повторяющиеся по ширине металлического листа гофры выпуклой формы и замок соединения листов друг с другом. Замок выполнен в виде продольного паза с одной стороны и выпуклого продольного выступа с другой. Продольный край гофры со стороны паза листа в сечении выполнен в виде овального выступа. Продольный паз замка, входящий в полость гофры, выполнен фигурным с дополнительным продольным поднутрением на верхней стороне паза. Выемка между большой и малой гофрами с другой стороны листа выполнена радиусом меньшим, чем радиус овального выступа гофр со стороны продольного паза. Край листа со стороны малой гофры выполнен под углом «» к основанию листа. Изобретение позволяет повысить технологичность и надежность конструкции при монтаже и в процессе ее эксплуатации. 4 з.п. ф-лы, 4 ил.
