Цыкановский Евгений Юльевич (RU) Ильин Алексей Владимирович (RU)
Патентообладатели:
Цыкановский Евгений Юльевич (RU)
Реферат

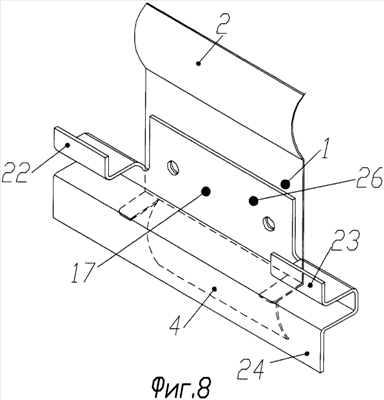

Изобретение относится к области промышленного гражданского строительства, а именно к технологии устройства вентилируемой облицовки зданий и сооружений, выполненной из керамических плит (терракотовых) со скрытым креплением. Фиксатор (26) для крепления керамических плит выполнен из, по меньшей мере, двух пластин: несущей (17) и фиксирующей (1). Несущая пластина (17) выполнена в виде Т-образной пластины, которая содержит, по меньшей мере, три консольных выступа, предназначенных для последующего крепления, по меньшей мере, по одной керамической плите на каждом упомянутом выступе. Упомянутые выступы расположены по одному на трех соответствующих гранях шляпки упомянутой Т-образной пластины. Фиксирующая пластина выполнена в виде пластины с, по меньшей мере, одним выпуклым упором (2, 4) на краю одной из ее сторон. Упор выполнен по всей длине или части упомянутой стороны для упругой фиксации соответствующих керамических плит. Несущая пластина (17) толще фиксирующей пластины (1). Охарактеризованы варианты фиксатора, фиксирующей и несущей пластины. Технический результат - повышение надежности удержания керамической плиты. 5 н. и 26 з.п. ф-лы, 10 ил.
