КРОНШТЕЙН ДЛЯ КРЕПЛЕНИЯ НАВЕСНОЙ ПАНЕЛИ ОБЛИЦОВКИ ЗДАНИЯ | |
Номер публикации патента: 2182629 | |
Редакция МПК: | 7 | Основные коды МПК: | E04F013/08 | Аналоги изобретения: | RU 2146323 C1, 10.03.2000. RU 14235 Ul, 10.07.2000. SU 630377 A, 30.10.1978. WO 93/18248 A1, 16.09.1993. ER 1067251 A2, 10.01.2001. |
Имя заявителя: | Цыкановский Евгений Юльевич | Изобретатели: | Цыкановский Е.Ю. Самодуров В.А. Сумин Д.Б. | Патентообладатели: | Цыкановский Евгений Юльевич |
Реферат | |

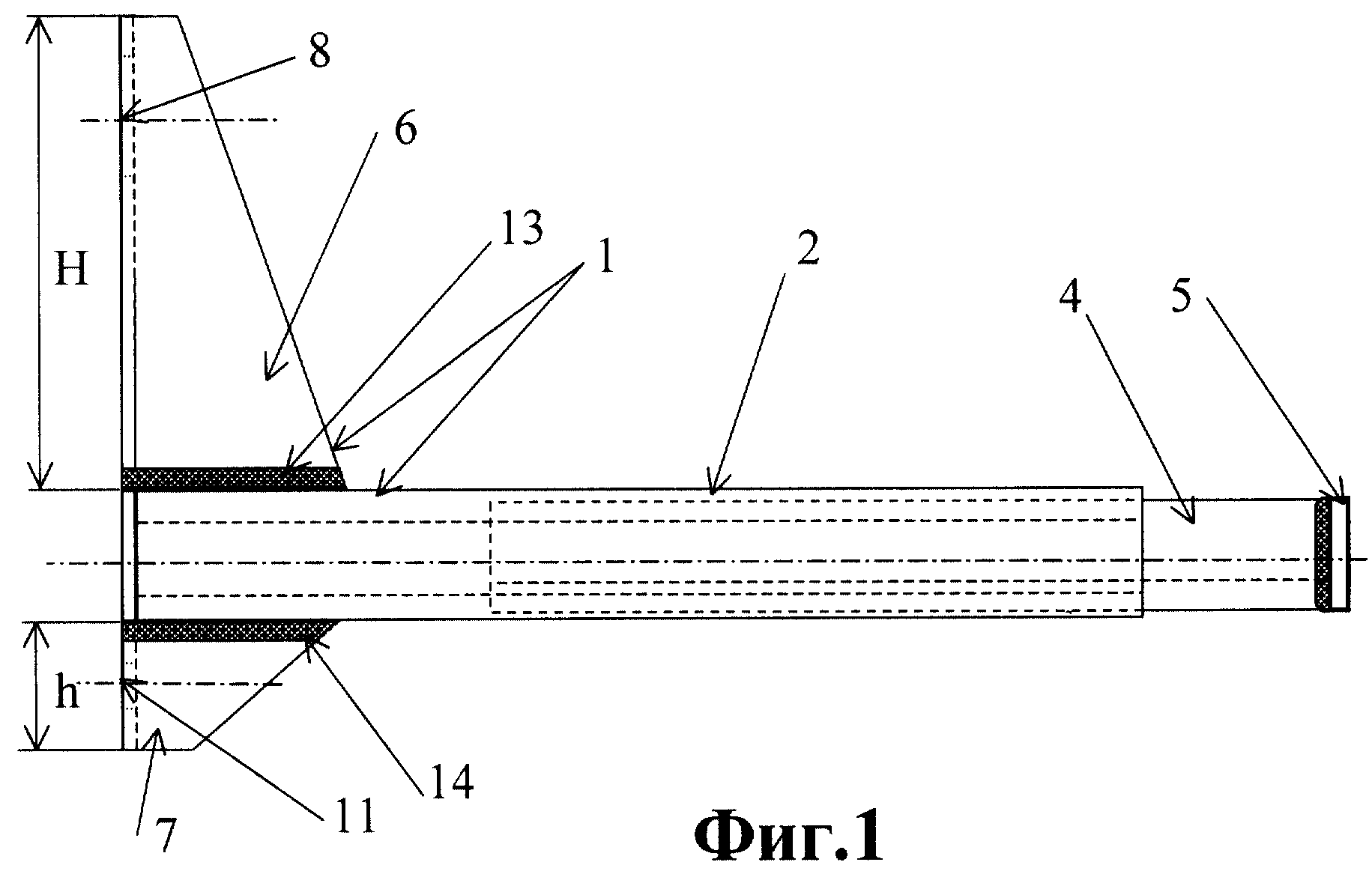

Изобретение относится к области промышленного и гражданского строительства, а именно к конструкции вентилируемой облицовки зданий и сооружений. Технический результат - повышение технологичности изготовления, снижение материалоемкости и себестоимости при сохранении его высоких эксплуатационных характеристик. В кронштейне для крепления навесной панели облицовки здания, включающем закрепляемый на стене при помощи по крайней мере двух крепежных средств L-образный металлический элемент с выполненными в его ω -образной в поперечном сечении полке продольными направляющими в виде направленной кромками внутрь отбортовки для перемещения устанавливаемой в них ω -образной в поперечном сечении вставки, имеющей торцевую пластину для крепления навесной панели облицовки, L-образный металлический элемент выполнен из двух отдельно штампованных частей, объединенных между собой сварным соединением, - полки и стойки, имеющей выступающую ниже уровня полки нижнюю опорную П-образную в сечении часть и верхнюю часть, имеющую предпочтительно уширяющееся к месту образования в ней отверстия под крепежное средство П-образное поперечное сечение с вырезом ребер в месте размещения полки у нижней опорной П-образной в сечении части, причем расстояние между торцами в вырезе каждого ребра не превышает высоту поперечного сечения полки в месте соединения с ребрами стойки. 3 з.п. ф-лы, 3 ил.
|
