US 20020195595 A1, 26.12.2002. DE 10338816 В3, 25.05.2005. DE 20111872 U1, 08.11.2001.
Имя заявителя:
БАНГРАТЦ Рене (DE)
Изобретатели:
БАНГРАТЦ Рене (DE)
Патентообладатели:
БАНГРАТЦ Рене (DE)
Приоритетные данные:
02.07.2007 DE 202007009239.3
Реферат

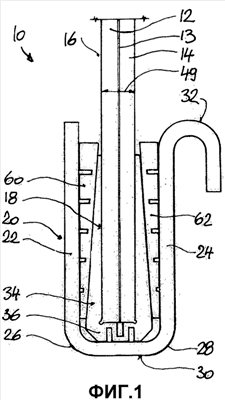

Изобретение относится к строительству, а именно к перилам, содержащим закрепленные в своей опорной области стеклянные панели. Перила со стеклянными панелями содержат, по меньшей мере, одну удерживаемую с зажиманием в своей опорной области в U-образном профиле стеклянную панель, причем U-образный профиль представляет собой обладающий стабильной формой профиль, такой как, в частности, стальной профиль, причем внутренние стороны обеих полок этого U-образного профиля имеют плоскую поверхность, причем опорная область стеклянной панели выполнена с возможностью зажимания, по меньшей мере, в одной частичной области своей продольной протяженности внутри, по меньшей мере, одного профильного тела, причем между стеклянной панелью и полкой, по меньшей мере, в одной частичной области продольной протяженности стеклянной панели, имеется обеспечивающая расстояние от стеклянной панели до полки распорная деталь, причем профильное тело выполнено по существу U-образным и имеет две стенки и основание, причем обе стенки соответственно соединены за одно целое с основанием или предусмотрены отдельно от него, при этом стеклянная панель охвачена U-образным профильным телом, обе стенки которого соответственно имеют сужающуюся кверху толщину стенки. Также описан второй вариант выполнения перил со стеклянными панелями. Технический результат: снижение стоимости изготовления, уменьшение массы, упрощение монтажа, уменьшение опасности опрокидывания и риска разрушения панели. 2 н. и 25 з.п. ф-лы, 35 ил.
