Ситников Сергей Львович (RU) Мирюшенко Евгений Федорович (RU)
Патентообладатели:
Ситников Сергей Львович (RU)
Реферат

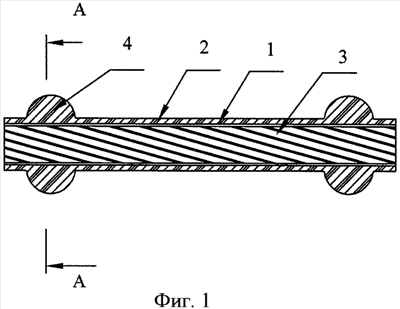

Изобретение относится к области строительства, а именно к технологии железобетонных конструкций преимущественно криволинейной формы, например защитных оболочек, оболочек хранилищ жидкостей, газов, сыпучих и дробленых материалов и т.д., с применением монострендов (помещенных в трубчатую оболочку с антикоррозионной смазкой арматурных канатов). Технический результат, для достижения которого направлено данное техническое решение, заключается в повышении эксплуатационной надежности и долговечности конструкции. Моностренд включает заполненную антикоррозионной смазкой 1 трубчатую полиэтиленовую оболочку 2, в которую помещен арматурный канат 3. Полиэтиленовая оболочка 2 снабжена размещенными на ее внешней стороне выступами 4 с пазами для обеспечения прохождения цементного раствора. Моностренд может быть выполнен с размещенными на полиэтиленовой оболочке 2 втулками, на которых размещены выступы 4. Способ осуществляют следующим образом. В каналообразователь размещают моностренды, производят установку анкеров, укладку бетонной смеси, заполнение каналообразователя водоцементной смесью. В месте приложения радиальных нагрузок на железобетонную конструкцию, на поверхности каждой из трубчатой оболочек предварительно выполняют выступы 4 с пазами для обеспечения прохождения водоцементной смеси между монострендами. При такой установке монострендов между ними образуется гарантированный зазор, который заполняют водоцементной смесью. После твердения раствора производят натяжение монострендов домкратами до нужного усилия. При применении втулок втулки могут перемещаться вдоль полиэтиленовой оболочки 2 и быть скреплены в нужном месте, например, при помощи сварки или клея. Таким образом, на моностренде выступы могут быть размещены с необходимым шагом t. Это обеспечивает сохранность трубчатых полиэтиленовых оболочек при натяжении канатов, так как соседние моностренды не соприкасаются между собой в местах приложения радиальных нагрузок, а следовательно, не деформируют и не разрывают полиэтиленовые оболочки канатов, и поэтому при эксплуатации конструкций не происходит коррозия канатов и не возникают трудности при замене канатов. Кроме того, между монострендами происходит гарантированное проникновение водоцементной смеси, и при ее твердении происходит эффективная передача нагрузки на железобетонную конструкцию. 2 н. и 4 з.п. ф-лы, 6 ил.
