ЕР 1070800 А1, 24.01.2001. ЕР 0781891 А1, 02.07.1997. RU 2087641 C1, 20.08.1997. RU 2052039 C1, 10.01.1996. RU 2121046 C1, 28.06.1993.
Имя заявителя:
Филигран Трэгерсистем ГмбХ энд Ко., КГ (DE)
Изобретатели:
БАУЭРМАЙСТЕР Ульрих (DE) ФУРХЕ Йоханнес (DE)
Патентообладатели:
Филигран Трэгерсистем ГмбХ энд Ко., КГ (DE)
Приоритетные данные:
19.10.2007 DE 202007014677.9
Реферат

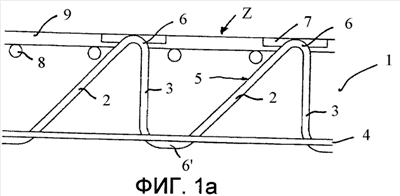

В решетчатой балке (1) для армирования перекрытия против действия поперечных сил и/или против продавливания, в частности, в месте расположения точечной опоры или плоского перекрытия, имеющей по меньшей мере один непрерывный в продольном направлении пояс (4) и по меньшей мере один приваренный к нему змеевидно изогнутый элемент (5), образующий раскосы с изгибами (6) между ними, по меньшем мере на одном изгибе (6) размещен по меньшей мере один закрепляющий элемент (7), выполненный в виде фасонной детали, размеры которой ограничены в продольном направлении решетчатой балки таким образом, что между закрепляющими элементами, следующими друг за другом в продольном направлении решетчатой балки (1), имеется не содержащий пояса промежуток, а закрепляющий элемент выполнен с возможностью заделки в бетон перекрытия для передачи в перекрытие усилий от раскосов. 11 з.п. ф-лы, 27 ил.
