| ЗАЩИТНОЕ УСТРОЙСТВО ДЛЯ СТЫКА АРМАТУРНЫХ ПУЧКОВ |  |
Номер публикации патента: 2178490 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E04C005/16 | | Аналоги изобретения: | МИХАЙЛОВ В.В. и др. Предварительно напряженные железобетонные конструкции с проволочной и прядевой арматурой. - М. : Стройиздат, 1971, с. 246. GB 1540110 A, 07.02.1979. GB 1442565 A, 14.07.1976. DE 3224702 A1, 12.01.1984. FR 2596439 A1, 02.10.1987. SU 101367 A, 02.12.1954. |
| Имя заявителя: | Открытое акционерное общество "МОСТОТРЕСТ" | | Изобретатели: | Романов П.С.
Рудомазин Е.Н.
Пустынников В.В. | | Патентообладатели: | Открытое акционерное общество "МОСТОТРЕСТ" |
Реферат | |

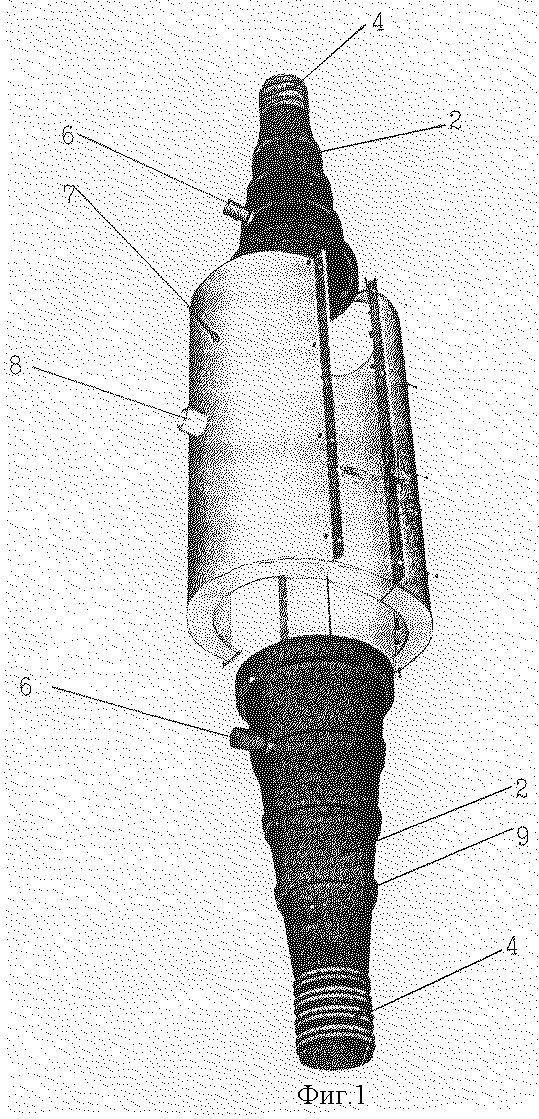

Изобретение относится к области строительства и может быть использовано при изготовлении железобетонных конструкций, используемых в мостостроении. Технический результат - повышение надежности и долговечности в работе строительных конструкций с арматурными пучками, размещенными в каналообразователях, за счет обеспечения защитным устройством надежной герметичности в месте соединения арматурных пучков при значительном снижении трудоемкости работ. Защитное устройство для стыков арматурных пучков выполнено в виде полого переходника с коническим и примыкающим к нему со стороны меньшего основания цилиндрическим участками и с фланцем, выполненным со стороны торца большего основания конического участка. Длина конического участка равна 3-8 внутренним диаметрам цилиндрического участка, а со стороны большего основания конического участка на его боковой поверхности выполнен патрубок для инъектирования, ось которого расположена на расстоянии от большего основания конического участка, превышающем диаметр патрубка. Защитное устройство для стыков арматурных пучков может быть снабжено дополнительным переходником и охватывающей фланцы разъемной в диаметральной плоскости цилиндрической вставкой с патрубком для инъектирования, а каждый переходник выполнен из полимерного материала с кольцевыми ребрами на внешней поверхности конического участка, через одно из которых проходит патрубок для инъектирования, цилиндрический участок выполнен с двухзаходной резьбой с образованием пар смежных выступов, размещенных на расстоянии от смежной пары, превышающем по крайней мере в 1,2-2,0 раза расстояние между ними в паре. В защитном устройстве для стыков арматурных пучков переходник может быть выполнен из металла, снабжен металлическим силовым кольцом, охватывающим цилиндрический участок и примыкающим к меньшему основанию конического участка, а фланец выполнен с отверстиями для присоединения посредством болтов к опорному анкерному стакану, размещенному в ранее забетонированной части пролетного строения. 2 з. п. ф-лы, 3 ил.
|
