УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ КАНАЛОВ ПОД НАПРЯГАЕМУЮ АРМАТУРУ | |
Номер публикации патента: 2178046 | |
Редакция МПК: | 7 | Основные коды МПК: | E04C005/10 | Аналоги изобретения: | МИХАЙЛОВ В.В. и др. Предварительно напряженные железобетонные конструкции с проволочной и передовой арматурой. - М.: Стройиздат, 1971, с.246 и 247. FR 2567946 А1, 24.01.1986. DE 1659110 А, 16.11.1972. DE 2421870 В2, 23.06.1977. DE 3636418 А1, 05.05.1988. SU 1231175 А2, 15.05.1986. |
Имя заявителя: | Открытое акционерное общество "МОСТОТРЕСТ" | Изобретатели: | Куракин П.П. Коротин В.Н. Еремин В.М. Романов П.С. Брейчер С.И. Гугин И.М. | Патентообладатели: | Открытое акционерное общество "МОСТОТРЕСТ" |
Реферат | |

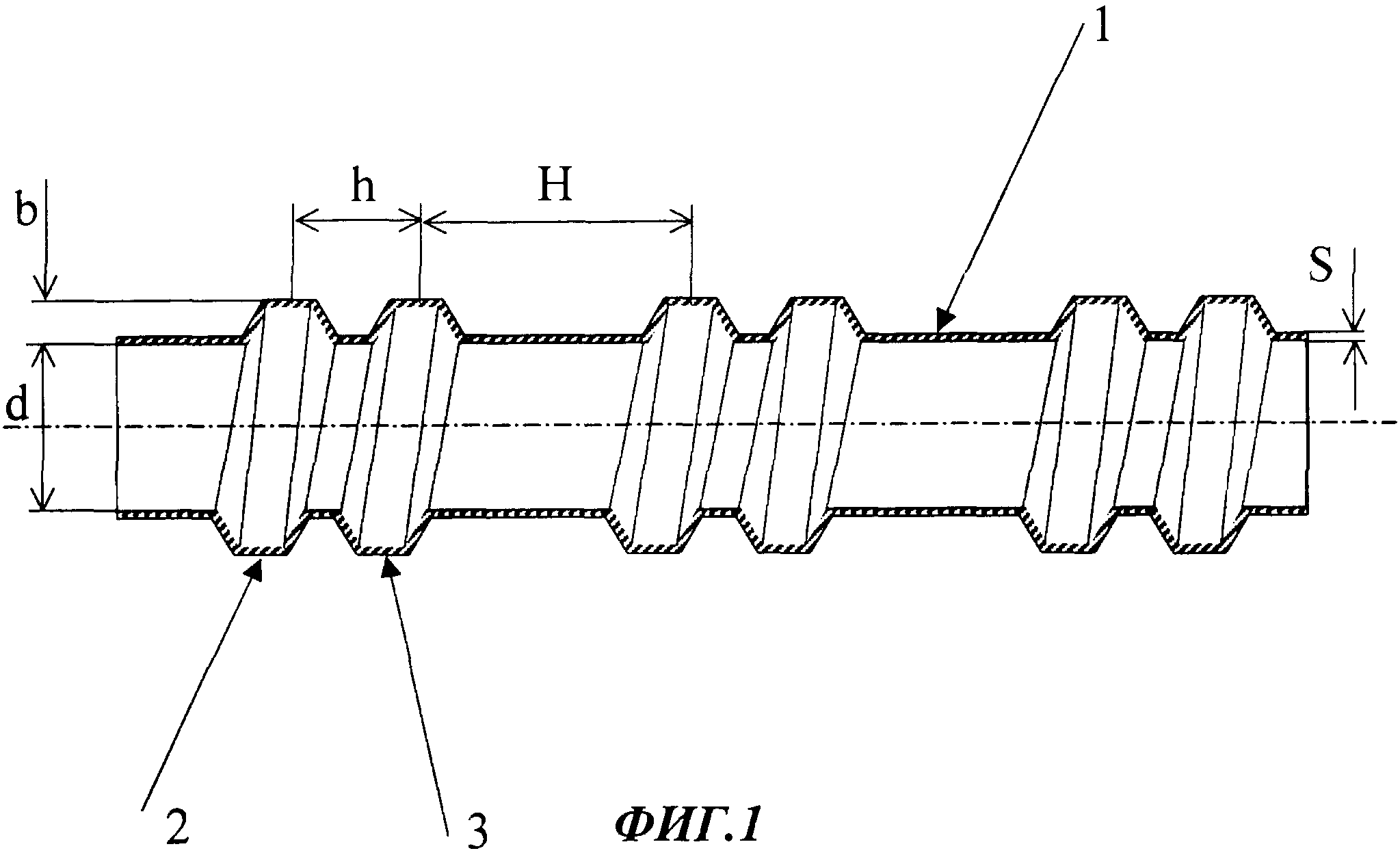

Изобретение относится к области строительства и может быть использовано при изготовлении железобетонных конструкций с большими пролетами порядка 30-100 м, используемых в мостостроении. Технический результат - повышение надежности и долговечности работы при снижении материалоемкости строительных конструкций с оставляемыми в них устройствами для образования каналов под напрягаемую арматуру. Устройство для образования каналов под напрягаемую арматуру выполнено в виде образованной из металлической ленты с соотношением ее ширины к ее толщине, равным 35-140, гофрированной оболочки по форме трубы, гофры которой выполнены по форме пар витков двухзаходной резьбы, расстояние в паре между которыми равно 2,1-2,4 высоты гофра. Расстояние между парами гофр равно 3,0-4,0 высоты гофра, а отношение диаметра гофрированной оболочки к ширине металлической ленты, из которой образована гофрированная оболочка, составляет 0,8-7. Гофрированная оболочка может быть выполнена по длине составной из секций, соединенных между собой навинченной на их концы муфтой, образованной из участка гофрированной оболочки с расстоянием между гофрами и парами гофр, равными соответствующим расстояниям соединяемых секций, а диаметр муфты превышает диаметр соединяемых секций на 3-7. Каждая секция гофрированной оболочки в зоне торцов муфты может быть герметизирована лентой на участке, перекрывающем не менее расстояния между смежными парами гофр. 2 з. п. ф-лы, 2 ил.
|
