| ДЕРЕВОМЕТАЛЛИЧЕСКАЯ БАЛКА - СТОЙКА |  |
Номер публикации патента: 2176300 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E04C003/292 | | Аналоги изобретения: | RU 2120005 C1, 10.10.1998. GB 2198468 A, 15.06.1988. RU 2109893 C1, 27.04.1998. DE 3313685 A1, 18.04.1984. WO 89/11011 A1, 16.11.1989. WO 96/05385 A1, 22.02.1996. |
| Имя заявителя: | ООО Научно-производственная корпорация "Элевит" | | Изобретатели: | Соболев В.М.
Головченко А.И.
Рыженков А.Я.
Титов Н.Ф. | | Патентообладатели: | Соболев Валериан Маркович
Головченко Александр Иванович
Рыженков Анатолий Яковлевич
Титов Николай Федорович |
Реферат | |

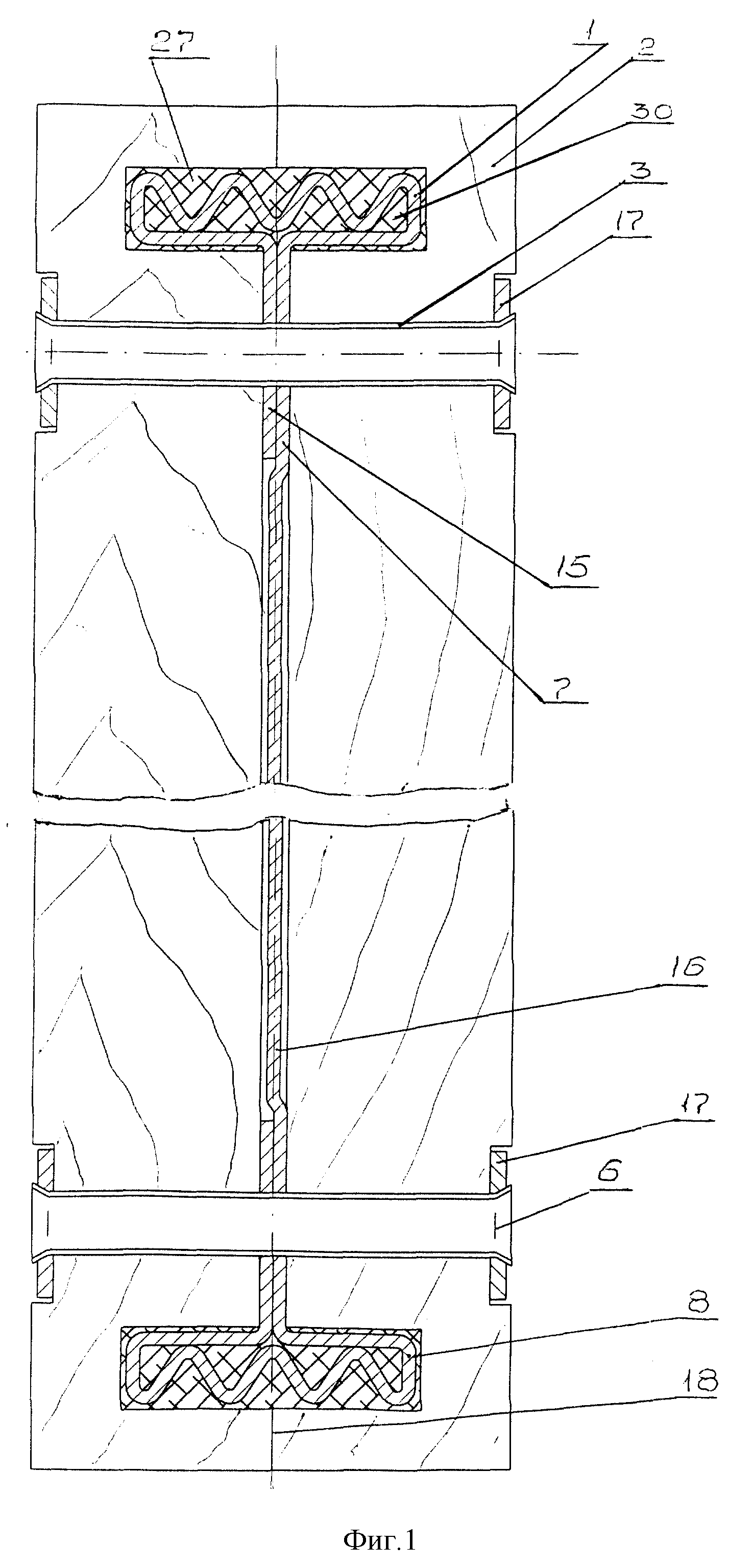

Изобретение относится к области строительства, в частности к несущим балкам и стойкам зданий и сооружений различного назначения. Металлический сердечник балки-стойки образован из стального листа, изогнутого по конфигурации двутавра, полки которого выполнены в виде расположенных параллельно друг другу наружных и внутренних по отношению к стенке изогнутых частей листа. Концы листа загнуты на основную стенку двутавра и образуют дополнительные участки стенки двутавра в зоне прохождения сквозь нее пустотелых нагелей. Основная стенка двутавра симметрична относительно его вертикальной оси и снабжена закрытыми зигами, расположенными наклонно по отношению к продольной оси балки. Внутренние полости между деревянным футляром и металлическим сердечником и в самом сердечнике заполнены затвердевшим после инъецирования материалом. Дополнительная стенка двутавра может быть соединена с основной его стенкой электрозаклепками. По торцам стенки металлического сердечника с обеих сторон вдоль нее может быть приварена пара стальных пластин, выступающих за габариты деревянного футляра, к свободным концам которых также на сварке присоединен кованый стальной элемент, снабженный двумя расположенными по вертикали поперечными сквозными отверстиями. Технический результат заключается в повышении эффективности работы составляющих элементов. 17 з.п. ф-лы, 9 ил.
|
