Федеральное государственное образовательное учреждение высшего профессионального образования "Сибирский федеральный университет" (RU)
Реферат

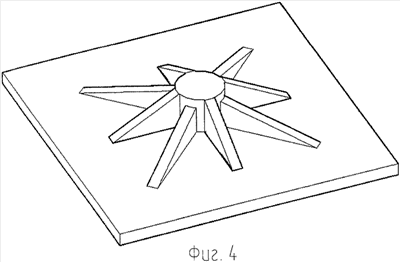

Изобретение относится к области строительства, в частности к стыковому соединению в монолитном железобетонном безбалочном каркасе. Технический результат заключается в повышении несущей способности, жесткости стыка и трещиностойкости плиты покрытия. Стыковое соединение включает колонну, плиту покрытия и капитель, расположенную на плите. Арматурный каркас плиты выполнен в виде нижней и верхней сеток. Капитель армирована сеткой и продольными стержнями, наклоненными к плите и соединенными поперечными стержнями. Нижние концы продольных стержней капители отогнуты в сторону от колонны и установлены в плите. Капитель выполнена с центральной частью в виде уширенной колонны, снабженной монолитно связанными с ней ребрами жесткости. Ребра радиально расположены относительно центральной оси колонны в продольном, поперечном и диагональном направлениях. Ребра армированы образующими контуры ребер и огибающими центральную часть капители пространственными каркасами из изогнутых продольных стержней. Ребра также армированы арматурными сетками, установленными вдоль боковых граней ребер и в уширенной части колонны. Нижние отогнутые концы пространственных каркасов ребер установлены между нижней и верхней сетками плиты и соединены с ними. Средние части пространственных каркасов ребер расположены в капители в разных уровнях по отношению друг к другу. 1 з.п. ф-лы, 4 ил.
