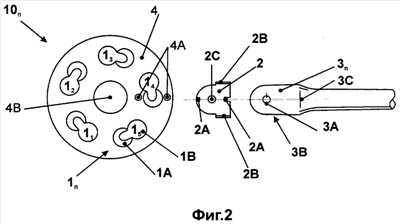

СОЕДИНИТЕЛЬНЫЙ УЗЕЛ ДЛЯ ПРОСТРАНСТВЕННОЙ НЕСУЩЕЙ КОНСТРУКЦИИ, В ЧАСТНОСТИ ДЛЯ ГЕОДЕЗИЧЕСКОЙ СТРУКТУРЫ

Номер публикации патента: 2383693

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008124801/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E04B001/58
Аналоги изобретения: GB 2022647 A, 19.12.1979. RU 2034964 C1, 10.05.1995. US 4099888 A, 11.07.1978. DE 2110157 A1, 18.11.1971.

Имя заявителя: ШНАЙДЕР Михаэль (DE),
ФУЛЛАНД Карстен (DE),
ОВЕРШМИДТ Гордиан (DE)
Изобретатели: ШНАЙДЕР Михаэль (DE)
ФУЛЛАНД Карстен (DE)
ОВЕРШМИДТ Гордиан (DE)
Патентообладатели: ШНАЙДЕР Михаэль (DE)
ФУЛЛАНД Карстен (DE)
ОВЕРШМИДТ Гордиан (DE)
Приоритетные данные: 14.11.2005 DE 202005017822.5

Реферат


Изобретение относится к области строительства, а именно к соединительному узлу для пространственной несущей конструкции, в частности для геодезической структуры. Технический результат заключается в создании системы, содержащей минимальное количество различных конструктивных элементов, обеспечивающей большую вариативность при строительстве различных структур, повышенную стабильность несущих конструкций, простую и быструю сборку. Соединительный узел содержит, по меньшей мере, одну соединительную структуру для соединения посредством задаваемого количества структурных базовых элементов, входящих в соответствующий соединительный узел, с другими подобными соединительными узлами. Соединительный узел выполнен в виде диска, который имеет задаваемое количество отверстий в форме замочной скважины. Через каждое отверстие проходит один крепежный элемент. Крепежный элемент сопряжен с ответным элементом, предусмотренным на структурном базовом элементе. Каждый структурный базовый элемент удерживается в образованной первой соединительной структуре с возможностью вращения и может предварительно регулироваться и затем крепиться под любым задаваемым углом. По меньшей мере, на одном отверстии в форме замочной скважины на стороне диска, обращенной к структурному базовому элементу, между диском и структурным базовым элементом расположена стопорная скоба. Скоба имеет отверстие и расположена в фиксированном задаваемом положении на диске. Скоба удерживает структурный базовый элемент за счет образованной таким образом второй соединительной структуры на диске без возможности вращения. Стопорная скоба принимает крутящий момент диска в структурном базовом элементе. 2 н. и 8 з.п. ф-лы, 4 ил.
