| КРЕПЕЖНОЕ УСТРОЙСТВО ПОВЫШЕННОЙ ПРОЧНОСТИ |  |
Номер публикации патента: 2175369 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E04B001/49 | | Аналоги изобретения: | SU 1834956 A3, 15.08.1993. SU 1760040 A1, 07.09.1992. SU 1285122 A1, 23.01.1987. RU 2093647 C1, 20.10.1997. GB 2094920 A, 22.09.1982. DE 2947513 A1, 13.11.1980. DE 3203049 A1, 29.09.1983. |
| Имя заявителя: | ЗАО "ТЕХКОМПЛЕКТ" | | Изобретатели: | Баринов В.Ф.
Еремеев О.В.
Мотузюк В.В.
Полевик А.Г.
Рослов С.И.
Щецов В.А. | | Патентообладатели: | ЗАО "ТЕХКОМПЛЕКТ" |
Реферат | |

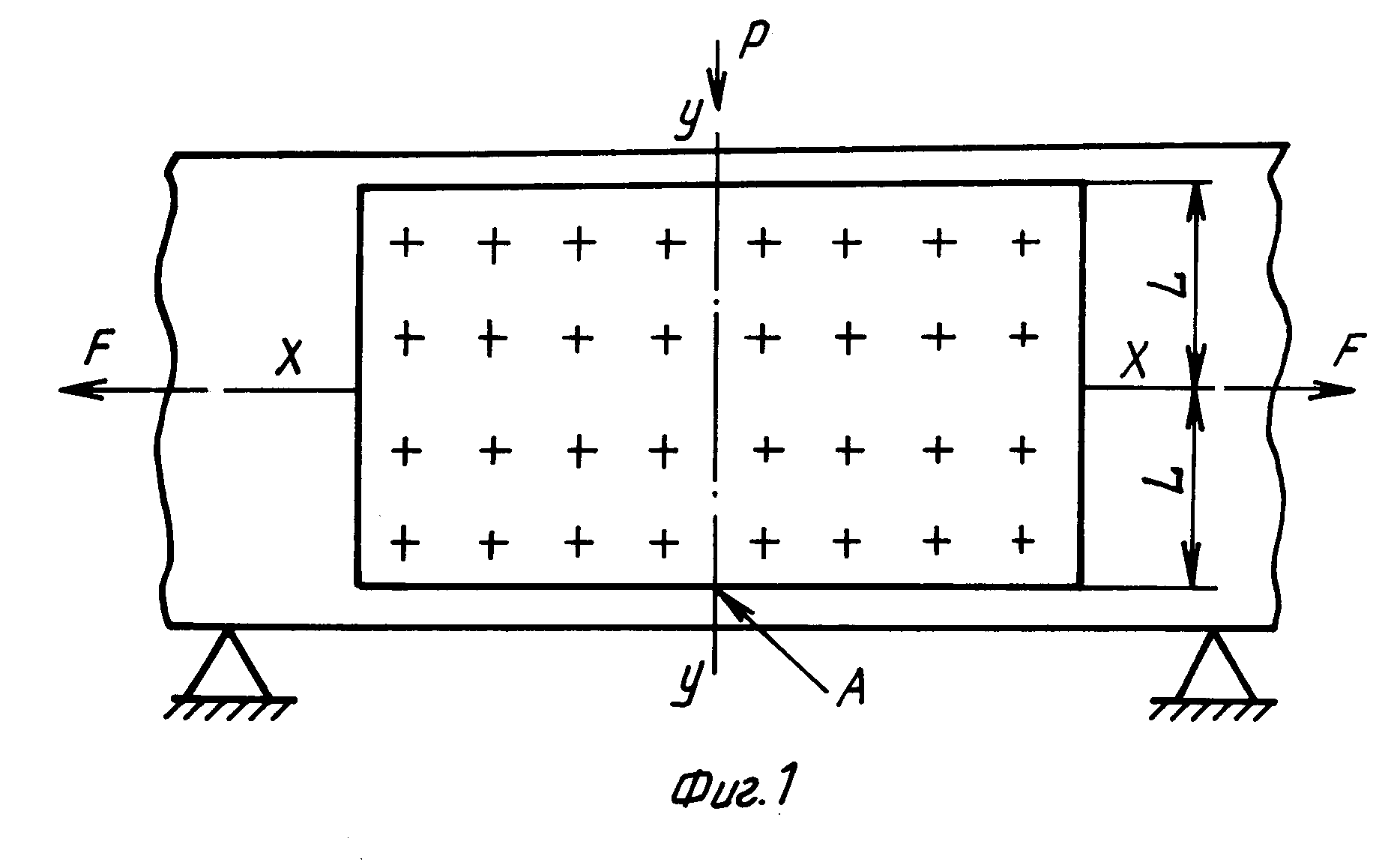

Изобретение относится к области строительства, в частности к крепежным элементам для соединения деревянных деталей типа перекрытий, пролетных балок, арок, ферм, рам и упаковочной тары и др. Устройство содержит выполненные в виде металлической пластины с прорезями крепежные элементы в виде зубьев, развернутых гранями в разные стороны. Новым в устройстве является то, что устройство снабжено анкерными зубьями, размещенными на диагоналях по углам пластины, причем анкерные зубья имеют продольный изгиб и насечку по граням с площадью и длиной, большей, чем у остальных зубьев, расположенных по периметру пластины и с обеих сторон поперечной нейтральной оси. При этом прорези, образующие зубья, расположенные по периметру, выполнены острием от углов пластины к ее нейтральным осям с двух сторон, а прорези, образующие зубья, размещенные с двух сторон вдоль поперечной оси пластины, повернуты острием друг к другу, причем продольные кромки пластины скруглены и загнуты на 90 - 180o. Технический результат, достигаемый изобретением, состоит в повышении прочности и устойчивости продольных кромок пластины и в надежности ее закрепления к деревянным деталям по основным силовым линиям. 9 ил.
|
