| ТЕПЛОЗВУКОИЗОЛИРУЮЩАЯ ПАНЕЛЬ ЗДАНИЯ |  |
Номер публикации патента: 2166588 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E04B001/88 | | Аналоги изобретения: | DE 3901683 A1, 26.07.1990. US 5297369 A, 29.03.1994. GB 1572933 A, 06.08.1980. US 4103467 A, 01.08.1978. SU 1622544 A1, 23.01.1991. |
| Имя заявителя: | Общество с ограниченной ответственностью научно-производственная корпорация "Элевит" | | Изобретатели: | Соболев В.М.
Головченко А.И.
Рыженков А.Я.
Жукова Е.В.
Шматова Н.П.
Титов Н.Ф.
Маленков А.Г.
Панов В.Н.
Баранов С.А. | | Патентообладатели: | Соболев Валериан Маркович
Головченко Александр Иванович
Рыженков Анатолий Яковлевич
Жукова Елена Валериановна
Шматова Нина Павловна
Титов Николай Федорович
Маленков Андрей Георгиевич
Панов Владимир Николаевич
Баранов Станислав Александрович |
Реферат | |

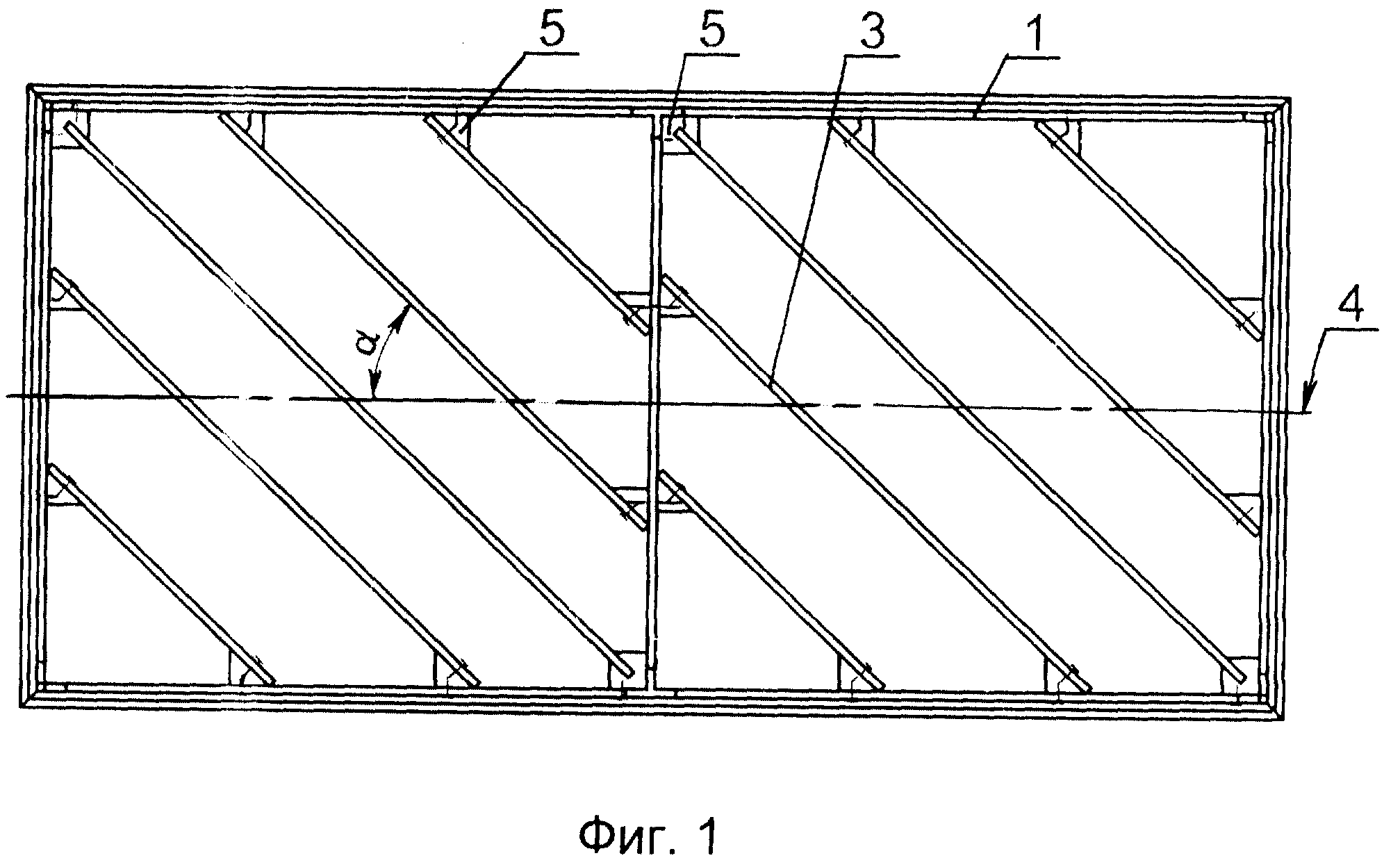

Изобретение относится к строительству и может использоваться в качестве панелей ограждения зданий и сооружений. Задача изобретения заключается в повышении прочности и жесткости панели при собственном малом весе, защите теплоизоляции от воздействия отрицательных факторов окружающей среды в процессе транспортировки, монтажа и эксплуатации панели, а также в повышении срока службы всех элементов, составляющих панель. Задача решается тем, что теплозвукоизолирующая панель здания содержит каркас, образованный рамой в виде краевых деревянных лонжеронов и внутренними ребрами, защитные покрытия, наружную облицовку и теплоизоляцию. Внутренние ребра расположена под углом в 35-55 град. к продольной оси панели. Теплоизоляция выполнена в виде плоских пеногипсополимерных вкладышей и расположенного между ними заливного или закладного пороизола, причем плоские пеногипсополимерные вкладыши смонтированы попарно параллельно друг другу и плоскости рамы между деревянными лонжеронами рамы и внутренними ребрами. Плотность пеногипсополимера и плотность пороизола находятся в соотношении от 1:10 до 1:38. Наружная облицовка выполнена в виде щитов, образованных из досок, соединенных друг с другом и с лонжеронами рамы на клею. Деревянные лонжероны рамы и внутренние ребра скреплены в местах пересечения металлическими скобами. Между одним из щитов и пеногипсополимерными вкладышами может быть образован воздушный зазор, а защитное покрытие, расположенное между пеногипсополимерными вкладышами и другим щитом, может быть выполнено в виде пароизоляции. Один из щитов с наружной стороны панели дополнительно может быть укрыт защитным или защитно-декоративным покрытием, выполненным в виде рулонного материала или металлочерепицы, или сайдинга, или ондулина, или шифера. 11 з.п. ф-лы, 4 ил.
|
