| СПУСКНОЙ КЛАПАН |  |
Номер публикации патента: 2180064 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K001/12 E03D001/34 | | Аналоги изобретения: | Каталог ЗАО "САНТЕК", модель "Дельта". - Чебоксары, 1999, с. 6, рис. 6А. RU 2052590 С1, 20.01.1996. GB 1003563 А, 08.09.1965. US 4956880 А, 18.09.1990. FR 2584751 А1, 16.01.1987. DE 4417722 А1, 23.11.1995. ЕР 0005126 А1, 31.10.1979. WO 99/54563 А1, 28.10.1999. |
| Имя заявителя: | Закрытое акционерное общество "Уклад" | | Изобретатели: | Романов В.П.
Харитонов Н.Б.
Попов В.В.
Вихров Ю.В. | | Патентообладатели: | Закрытое акционерное общество "Уклад" |
Реферат | |

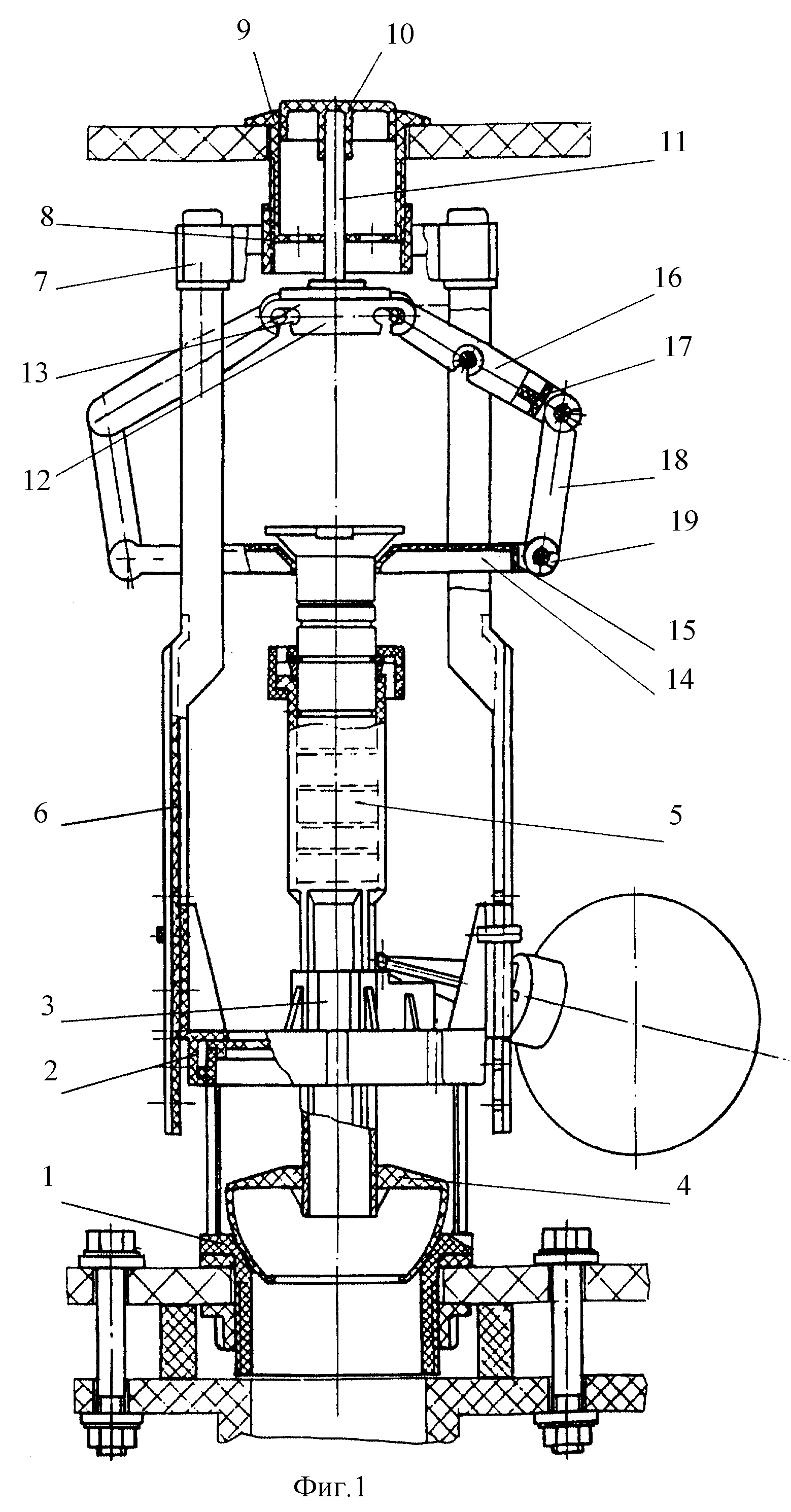

Изобретение относится к области арматуростроения, в частности к санитарно-технической арматуре, и может использоваться в смывных бачках, предназначенных для промывки унитазов, устанавливаемых в санитарных узлах. Спускной клапан смывного бачка содержит седло с крышкой и направляющей втулкой, донный клапан с переливной трубой, стойки, установленные в крышке седла и объединенные в верхней части ободом, внутри которого расположена регулировочная втулка с размещенным в ней кнопочным устройством, нажимную и подъемную планки, объединенные системой рычагов и тяг. На одной стенке обода выполнен выступ с вертикально расположенным отверстием. На другой стенке обода выполнено горизонтально расположенное отверстие. На регулировочной втулке закреплены две планки. На одной из планок расположен разжимной штифт, защелкивающийся в вертикально расположенном отверстии выступа обода. Другая планка размещена в горизонтально расположенном отверстии обода с возможностью перемещения внутри обода вместе с установленным во втулке кнопочным устройством в пределах, ограниченных размерами обода и его отверстий. Нажимная планка установлена с возможностью взаимодействия с кнопочным устройством. Подъемная планка расположена с возможностью перемещения соосно с переливной трубой. Изобретение позволяет снижать трудоемкость установки спускного клапана за счет обеспечения возможности регулировки кнопочного устройства от несоосности отверстий в корпусе и крышке смывного бачка без поворота спускного клапана, уменьшать усилие, необходимое для приведения в действие кнопочного устройства, исключить возможность перекоса переливной трубы в направляющей втулке, а также обеспечивать надежную работу системы рычагов и тяг. 2 з.п. ф-лы, 5 ил.
|
