СПУСКНОЙ КЛАПАН | |
Номер публикации патента: 2180031 | |
Редакция МПК: | 7 | Основные коды МПК: | E03D001/34 | Аналоги изобретения: | ЕР 0351368 А1, 17.01.1990. RU 2052590 C1, 20.01.1996. GB 2325252, А, 18.11.1998. US 3797518 А, 19.03.1974. FR 2720421 А1, 01.12.1995. DE 3400166 А1, 13.12.1984. WO 00/15914 А1, 23.03.2000. |
Имя заявителя: | Закрытое акционерное общество "Уклад" | Изобретатели: | Романов В.П. Харитонов Н.Б. Попов В.В. Вихров Ю.В. Киселева Н.А. | Патентообладатели: | Закрытое акционерное общество "Уклад" |
Реферат | |

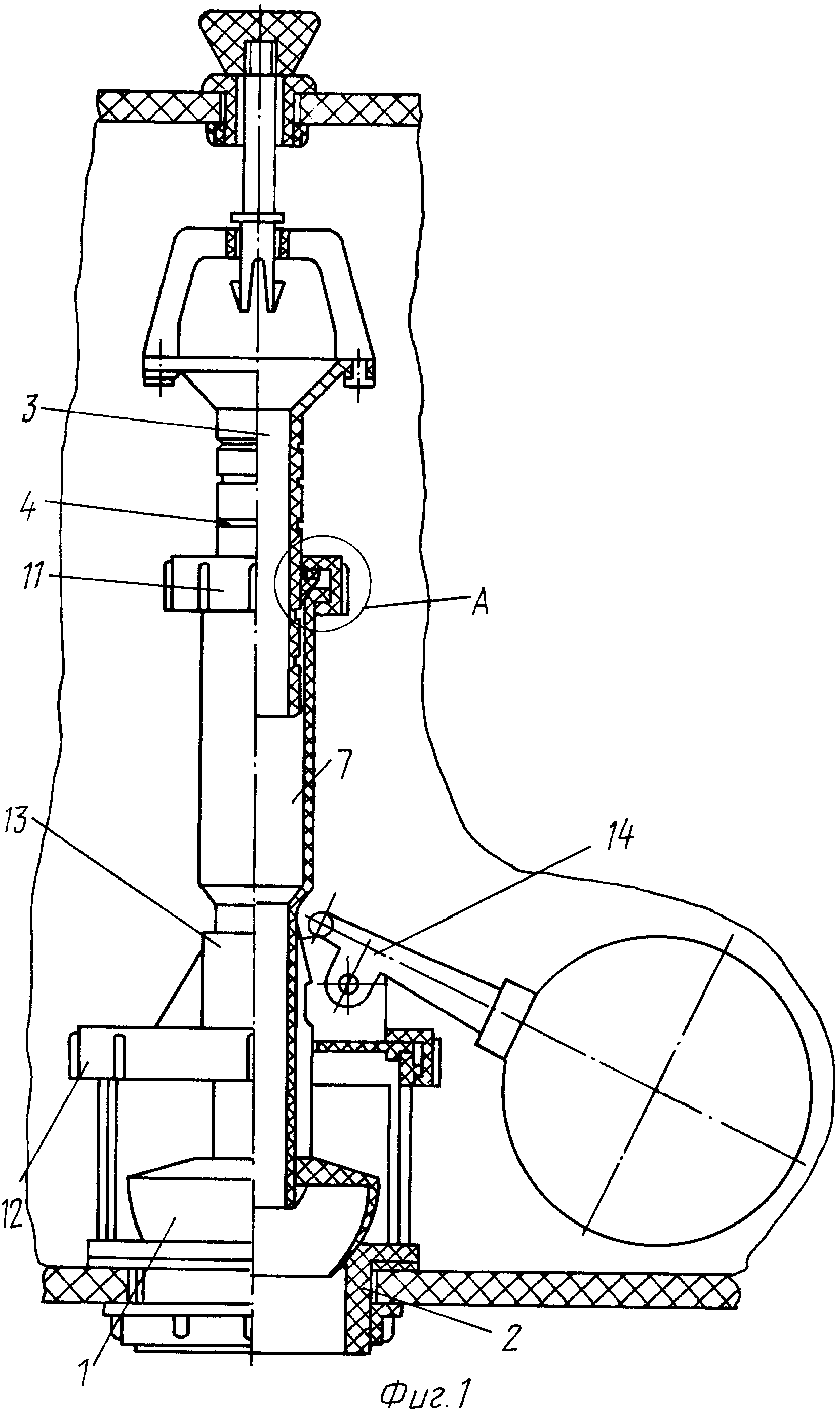

Изобретение относится к арматуростроению, в частности к санитарно-технической арматуре, и предназначено для использования в смывных бачках для промывки унитазов, устанавливаемых в санитарных узлах. Спускной клапан содержит запорный орган, седло, вертикально расположенную переливную трубу, установленную с возможностью регулирования по высоте, кольцевой уплотнительный элемент, расположенный на трубе. Переливная труба снабжена телескопически связанным с ней патрубком с фланцем. Патрубок жестко соединен с запорным органом и установлен с возможностью сообщения с полостью седла при закрытом клапане. На наружной поверхности переливной трубы выполнены кольцевые канавки. В одной из канавок установлено разжимное кольцо. Уплотнительный элемент выполнен с конической поверхностью и размещен между разжимным кольцом и патрубком с контактом конической поверхности и кромки торца патрубка. Разжимное кольцо, уплотнительный элемент и фланец патрубка охвачены снаружи крепежным элементом и закреплены его радиальным поворотом. Изобретение позволяет уменьшить размеры переливной трубы, снизить ее материалоемкость, а также исключить влияние отклонений от цилиндричности внутренней поверхности наружного патрубка на герметичность уплотнения. 3 ил.
|
